STMicroelectronics ECMF4-2450A60N10共模滤波器
STMicroelectronics ECMF4-2450A60N10共模滤波器是一款高度集成的滤波器，设计用于抑制高速差分串行总线上的EMI/RFI共模噪声。该滤波器可抑制HDMI 2.1、HDMI 2.0、HDMI 1.4、USB 3.1 Gen 1和Gen 2、以太网、MIPI和DisplayPort接口等总线上的噪声。ECMF4-2450A60N10共模滤波器具有6.4GHz差分带宽，可保护两个差分通道并对它们进行滤波处理。该滤波器占用较少的PCB空间，采用µQFN-10L封装。ECMF4-2450A60N10共模滤波器适用于笔记本电脑、便携式电脑和便携式设备等应用。
特性
- 6.4GHz差分带宽，兼容：
- HDMI 2.1
- HDMI 2.0
- HDMI 1.4
- USB 3.1 Gen 1和Gen 2
- 移动工业处理器接口 (MIPI)
- 显示端口
- WLAN频率下出色的共模衰减能力：
- -30dB至-33dB（2.4GHz至2.47GHz）：Wi-Fi CH1-14频率
- -20dB至-15dB（5.18GHz至5.82GHz）：Wi-Fi CH36-165频率
- 占用较少的PCB空间
- 1.35mm x 2.2mm x 0.5mm（最大尺寸）µQFN-10L薄型封装
- 无铅且符合RoHS指令的封装
- 通过集成大大减少寄生元件的数量
- 超出IEC 61000-4-2 4级标准：
- ±25kV（空气放电）
- ±10kV（接触放电）
应用
- 便携式电脑和笔记本电脑
- 流媒体设备
- 机顶盒
- 便携式设备
- 平板电脑
ECMF4-2450A60N10引脚配置和µQFN-10L封装尺寸

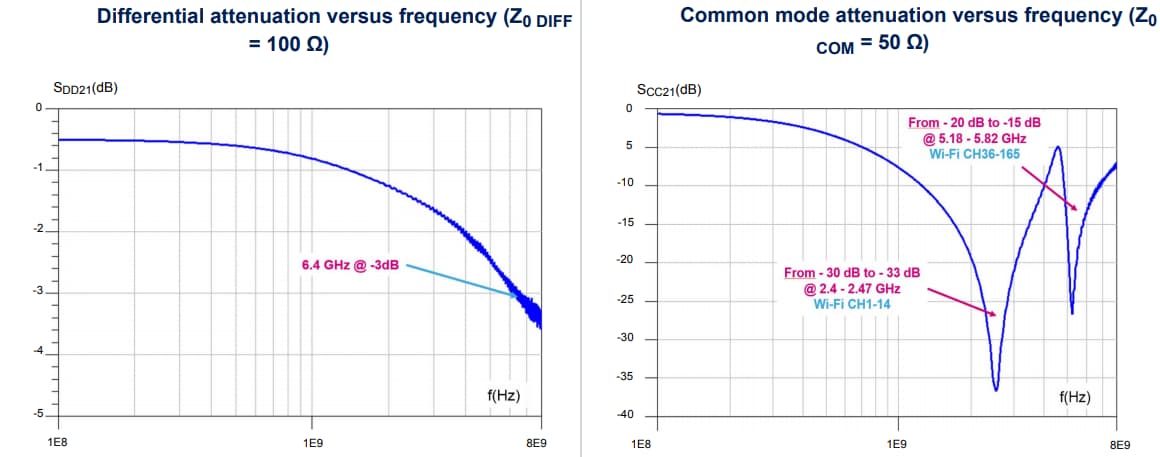

ECMF4-2450A60N10特性曲线

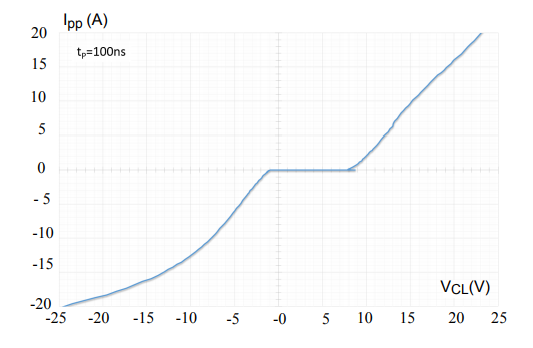

ECMF4-2450A60N10 TLP特性
