STMicroelectronics EVLMG1-250WLLC演示板

STMicroelectronics EVLMG1-250WLLC演示板是一款谐振LLC转换器，基于MasterGaN1，设计用于需要最小尺寸和高效率的任何工业应用。EVLMG1-250WLLC在同一封装中嵌入了两个GaN功率晶体管和一个驱动器，因此可直接连接任何SMPS控制器。GaN技术和嵌入式驱动器使转换器的设计工作频率高于传统MOSFET。EVLMG1-250WLLC演示板在一次侧没有散热片，尺寸显著减小，功率密度为20W/英寸^3。该板具有高效率和小尺寸的特性，因此适合用于空间受限的应用。

STM EVLMG1-250WLLC演示板包括一个带变压器和一次侧控制器的主板以及两个小型子板。在一次侧，一个子板嵌入MasterGaN1，另一个在二次侧设有SR控制器SRK2001和MOSFET。

特性

  • 采用MasterGaN1进行直流/直流转换的高效率、紧凑型解决方案
  • 输出电压：24V
  • 输出功率高达250W
  • 标称输入电压：400V +/-10%
  • 效率超过92%
  • 可防止输出短路和过流
  • 输入电压监控器，用于正确排序为D2D转换器和欠压保护
  • 板尺寸：100mm x 60mm (W x H)
  • 元件最大高度：35mm
  • 符合WEEE标准和RoHS指令

应用

  • 工业直流-直流
  • 适配器
  • 消费类SMPS

相关产品

STMicroelectronics MASTERGAN GaN半桥高压驱动器

在半桥配置中集成栅极驱动器和两个增强模式GaN晶体管。

Learn More关于STMicroelectronics MASTERGAN GaN半桥高压驱动器 View Products与STMicroelectronics MASTERGAN GaN半桥高压驱动器相关

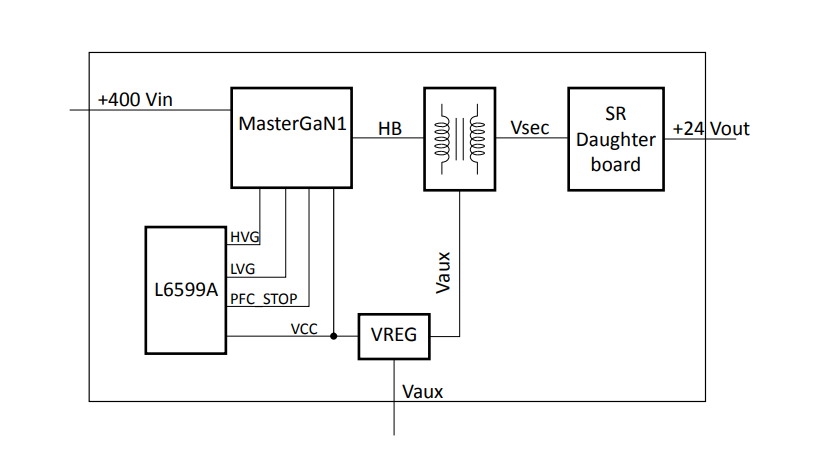

框图

框图 - STMicroelectronics EVLMG1-250WLLC演示板
