STMicroelectronics FDA901汽车用功率放大器
Stmicroelectronics FDA901汽车用功率放大器是一款四通道桥接D类 (BCD) 放大器，设计用于汽车无线电汽车应用。可以在D类通道中集成高性能数模转换器和强大的MOSFET输出，与标准AB类相比，效率更加出色。集成的数模转换器具有出色的性能（信噪比为115dB，动态范围为110dB）。反馈环路包括输出L-C低通滤波器，可独立于电感器和电容器质量实现出色的频率响应线性度和较低失真。
特性
- 符合AEC-Q100标准
- 集成110dB数模转换器件
- I2S和TDM数字输入 (3.3/1.8V)
- 输入采样频率：44.1kHz、48kHz、96kHz和192kHz
- D类通道，效率为93%
- CISPR25 - V级（第四版）
- 低辐射功能 (LRF)
- 空闲无声调DAC
- 反馈环路中设有输出低通滤波器，实现出色的音频性能
- 高输出功率性能
- 28W/4 Ω 10% THD，Vd =14.4V
- 最大输出功率：4 x 50W/4Ω（15.2V、1kHz时）
- 完整的I2C总线驱动 (3.3/1.8V)：
- 通道无关经济模式
- 通道独立软播放/静音
- I2C总线诊断（含直流和交流负载检测以及负载值识别）
- 集成故障保护
- 输入和输出失调检测器
- 钳位检测电路
- 实时负载电流监控（I2C和TDM数据线上）
- ESD保护
- 6V工作电压（“启停”引擎兼容性）
- 2Ω和1Ω负载驱动能力

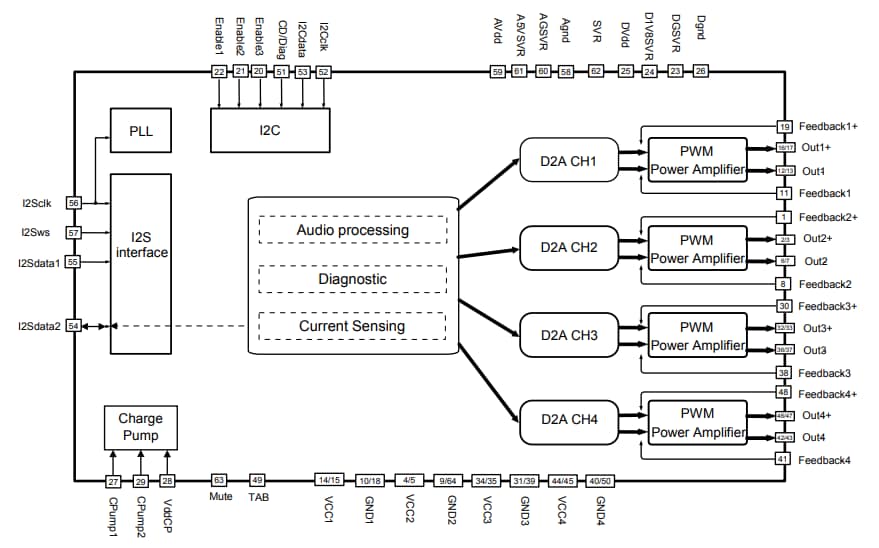

框图
