STMicroelectronics FDA903S D类汽车音频放大器
STMicroelectronics FDA903S D类汽车音频放大器专门设计用于汽车应用，特别是紧急呼叫和远程信息处理应用。FDA903S将24位、100dB DAC转换和PWM D类输出级与LC滤波器前反馈结合。该配置可实现紧凑、价格低廉的应用设计。
STM FDA903S D类汽车音频放大器支持高达16通道的I2S和TDM数字位流，具有8kHz至96kHz的多种采样频率。FDA903S内置完整的诊断功能，包括实时负载电流监控和数字门禁仪表，以满足扬声器控制和系统稳健性/可靠性方面最苛刻的OEM要求。FDA903S支持低至3.3V的启停起动。
FDA903S采用非常紧凑的薄型QFN 5x5封装。
特性
- 符合AEC-Q100标准
- 集成100dB数模转换器
- I2S和TDM数字输入（高达16通道TDM）
- 可选输入采样率频率 (8/16/32/44.1/48/96)
- 宽工作电源电压范围：3.3V至18V
- PWM频率开关可通过I2C选择
- 352.8kHz, 384kHz, 411.6kHz, 448kHz
- 2个I2C地址
- MOSFET功率输出
- 典型值10W 4Ω（14.4V，1kHz THD = 1%时）
- 典型值5W 8Ω（14.4V，1kHz THD = 1%时）
- 噪声：80μV A加权：20kHz
- 8Ω、4Ω驱动能力
- 输入幅度限制器（可通过I2C配置）
- 负载电流监控器
- 2个CD/Diag引脚
- 集成ESD和短路保护
- I2C完全可配置和诊断
- 启动诊断
- 输入电压幅度限制器功能（可通过I2C配置）
- 4个热警告
- 直流诊断
- OCP保护方案可配置
- 静音时间配置
- DAM（数字门禁仪表）
- 能够在播放中运行完整诊断
- 可配置钳位检测电路
- 热警告之一
- 过流保护
- 开路负载检测
- 高压静音
- QFN32，带可湿性侧翼
- 测试符合CISPR 25 - V级（第四版）
应用
- 远程信息处理系统
- 紧急呼叫（e-Call）

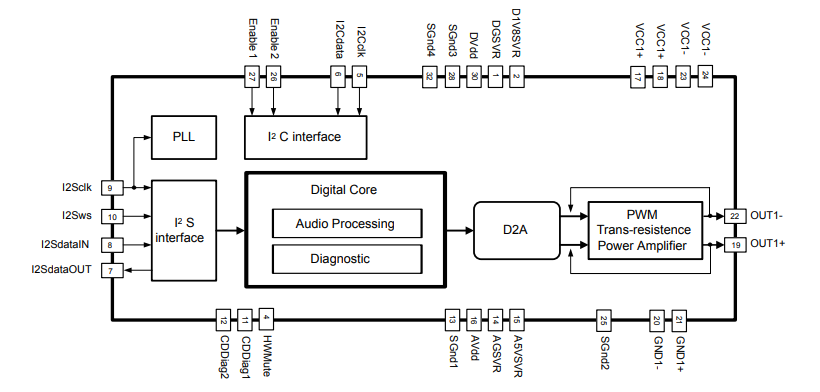

框图
相关产品
STMicroelectronics FDA803S D类汽车音频放大器
专门设计用于汽车应用，特别是紧急呼叫和远程信息处理应用。
评估板
STMicroelectronics EVAL-FDA903S类放大器评估板
演示FDA803S/FDA903S汽车数字D类功率放大器的功能。
