STMicroelectronics HVLED001B高功率因数反激式控制器
STMicroelectronics HVLED001B高功率因数反激式控制器是一款增强型峰值电流模式控制器，能够着重控制高功率因数 (HPF) 反激或降压-升压。HVLED001B还可用于实现其他拓扑，如降压、升压和SEPIC。借助HVLED001B可以独立应用一次侧调节和光耦控制，在无负载条件下可实现精确调节和极低的待机功耗。ST高压技术支持将HVLED001B直接连接到输入电压，以便在无需外部元件的情况下启动器件和监控输入电压。
特性
- 准谐振 (QR) 拓扑
- 输出电压的一次侧稳压
- 直接连接光耦合器，通过反馈断开检测实现电流环路调节
- 800V高压启动
- 在通用范围内实现高功率因数和低THD
- 在宽电压和电流范围内具有高效率和输出稳定性
- 极低的空载待机功耗
- 可编程频率折返
- 集成输入电压检测，可实现高功率因数功能和保护触发
- 智能自动恢复定时器 (ART) 确保器件不发生闩锁
- 0 - 10及PWM调光兼容
- 遥控引脚
应用
- 具有高功率因数的单级LED驱动器
- 两级LED驱动器
Development Tools
STMicroelectronics STEVAL-LLL012V1智能LED驱动器参考设计
完整示例电路，用于使用BLUETOOTH®低功耗连接的联网照明。
STMicroelectronics STEVAL-LLL008V1 LED驱动器参考设计
LED驱动器电路基于HVLED001B LED控制器、HVLED002反激式和SPSGRFC射频模块。
框图

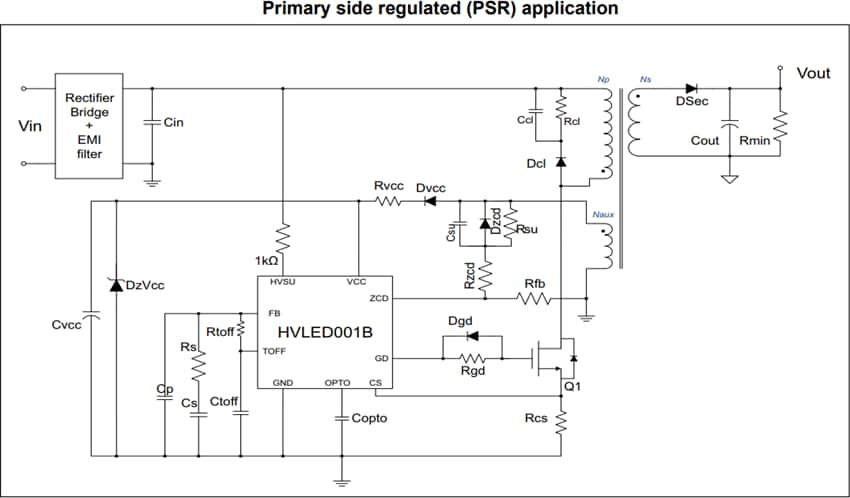

应用 - 一次侧稳压 (PSR)

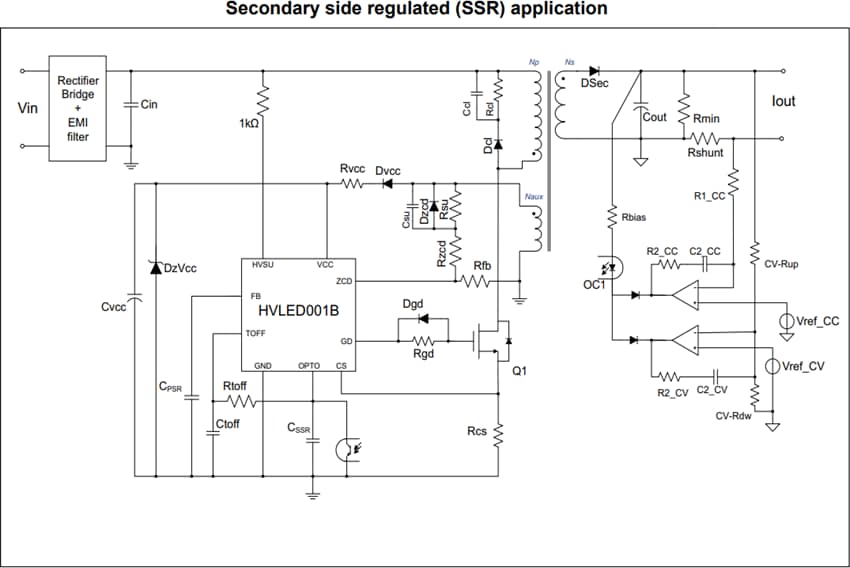

应用 - 二次侧稳压 (SSR)
Complete Your Design
STMicroelectronics 标准产品
各种可直接替换器件，适用于通用模拟IC、分立元件和串行EEPROM。
发布日期: 2018-10-29
| 更新日期: 2023-02-21
