STMicroelectronics IPS160HF和IPS161 HF单通道高侧开关
STMicroelectronics IPS160HF和IPS161HF单通道高侧开关能够驱动一侧接地的电容、电阻或电感负载。IPS160HF的输出电流为2.4A，而IPS161HF的输出电流为0.6A。
IPS160HF和IPS161HF单通道高侧开关的工作电压范围为60V，启动时
传播延迟时间<60us。IPS160HF和IPS161HF具有扩展诊断功能（开路负载、过载、过热），非常适合用于SIL电平更高的安全应用。
STM IPS160HF和IPS161HF开关具有内置过载和热关断保护功能，可防止应用和负载出现电气和热过应力。而且能够最大限度地降低输出短路时的功耗，实施非耗散短路保护（截止）以限制输出平均电流值和随后器件过热。DIAG通用诊断开漏引脚报告断态、截止（过载）时的开路负载和热关断。
特性
- 工作电压范围：8V至60V
- 最小输出电流限制：0.7A (IPS161HF) 或2.5A (IPS160HF)
- 启动时传播延迟短
- 电感负载的快速去磁
- 非耗散短路保护（截止）
- 使用外部电容器可设定截止延迟时间
- 接地断开保护
- VCC断开保护
- 热关断保护
- 欠压锁定
- 诊断信号，用于断态、截止和结热关断时的开路负载
- 旨在符合IEC 61131-2要求
- PowerSSO 12封装
应用
- 安全应用
- 可编程逻辑控制
- 工业PC外设输入/输出
- 数控机床

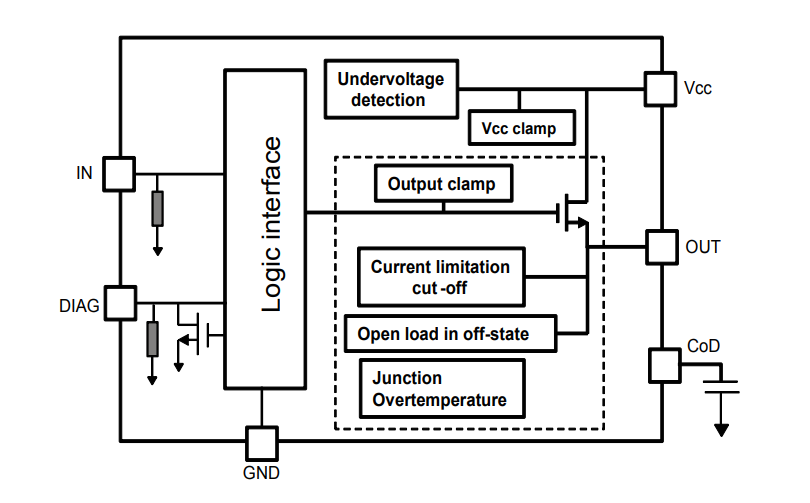

框图
视频
开发工具
STMicroelectronics X-NUCLEO-OUT10A1扩展板
设计用于STM32 Nucleo（开发0.5A（典型值）数字输出模块的解决方案）。
STMicroelectronics X-NUCLEO-OUT08A1扩展板
配置用于评估2A（典型值）数字输出模块的运行情况。
STMicroelectronics STEVAL-ETH001V1伺服驱动器评估板
设计用于满足面向多轴位置控制和连接的三相PMSM应用的需求。
STMicroelectronics STEVAL-SILPLC01安全型PLC评估板
将CLT03-2Q3双数字输入和IPS160HF单数字输出结合在一起，组成PLC解决方案。
STMicroelectronics STEVAL-FSM01M1数字I/O扩展板
安全的双通道数字I/O扩展板，与STM32 Nucleo兼容。
