STMicroelectronics IPS8160HQ八通道高侧驱动器

STMicroelectronics IPS8160HQ八通道高侧驱动器是采用VIPower M0-3技术设计的单片器件，可驱动任何类型一侧接地的负载。这些驱动器具有CMOS兼容输入、极低待机电流、欠压关断以及具有输出电流限制的过载和短路保护特性。IPS8160HQ高侧驱动器还具有外壳过热保护功能，可实现通道的热独立性，防止出现虚接地，并设有热关断诊断引脚。

IPS8160Hx高侧驱动器可由3.3V逻辑电源驱动。这些高侧驱动器提供有源电流限制、热关断以及防止过载的自动重启保护。在过载条件下，通道自动关闭和打开，以保持TJSD 和TR之间的结温。IPS8160HQ高侧驱动器设计用于符合IEC 61000-4-2、IEC 61000-4-4和IEC 61000-4-5标准。这些高侧驱动器适合用于符合IEC 61131标准的工业应用。典型应用包括可编程逻辑控制、自动售货机、工业PC外设输入/输出和数字控制机器。

特性

  • 工作输出电流：
    • 0.7A (IPS8160HQ)
    • 1.0A (IPS8160HQ-1)
  • CMOS兼容输入
  • 超低待机电流
  • 欠压关断
  • 结温过热保护
  • 接地失效保护
  • 热关断诊断引脚
  • 过载和短路保护，具有输出电流限制功能
  • 外壳过热保护，可实现通道的热独立性
  • 设计符合IEC 61000-4-2、IEC 61000-4-4和IEC 61000-4-5标准
  • QFN48L 8mm x 6mm x 0.9mm封装

规范

  • 电源电压：45VDC
  • DC输入电流范围：-1mA至10mA
  • 耗散功率（TC=25°C时）：4W
  • 输入电压范围：-0.3V至5.5V

应用

  • 可编程逻辑控制
  • 自动售货机
  • 工业PC外设输入/输出
  • 数控机床

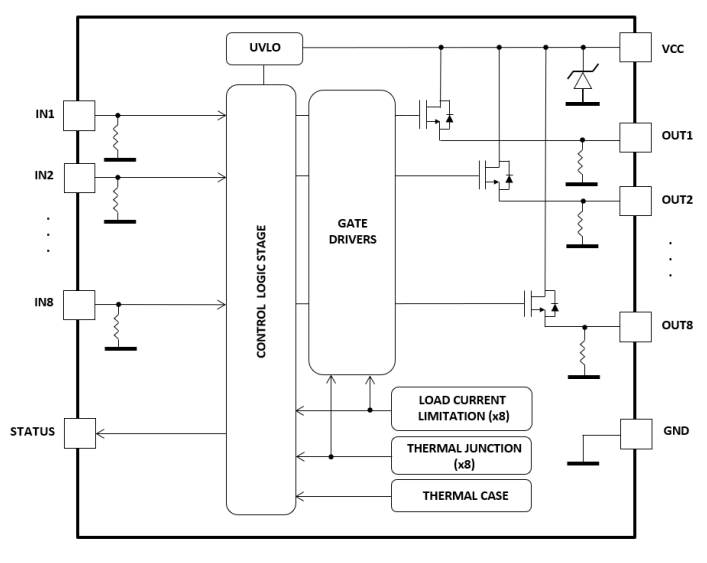

框图

框图 - STMicroelectronics IPS8160HQ八通道高侧驱动器
