STMicroelectronics L6981同步降压转换器
STMicroelectronics L6981同步降压转换器是简单易用的同步单片降压稳压器，能够为负载提供高达1.5A直流电流。L6981具有宽输入电压范围，因此适合用于各种应用。
STM L6981有低功耗模式 (LCM) 和低噪声模式 (LNM) 两种型号可选。LCM通过受控输出电压纹波最大限度地提高了轻负载时的效率，因此该器件适用于电池供电应用。相比之下，LNM可使开关频率保持恒定，并在轻负载操作时将输出电压纹波降至最低，从而满足低噪声敏感型应用的规范。
L6981转换器基于峰值电流模式架构，采用带内部补偿的SO8封装，可最大限度地降低设计复杂性和尺寸。
特性
- 工作输入电压：3.5V至38V
- 输出电压：0.85V至VIN
- 输出电流：1.5ADC
- 内部补偿网络
- 两种不同版本：LCM用于提高轻负载时效率和LNM用于噪声敏感应用
- 关断电流：2µA
- 内部软启动
- 使能
- 过压保护
- 输出电压排序
- 热保护
- 与外部时钟同步，用于LNM器件
- SO8封装
应用
- 设计用于24V总线工业电源系统
- 24V电池供电设备
- 分散式智能节点
- 传感器和常开应用
- 低噪声应用
视频
评估板
STMicroelectronics STEVAL-L6981NDR评估板
基于L6981NDR同步单片降压稳压器，提供高达1.5A直流电流。
STMicroelectronics STEVAL-L6981CDR评估板
基于L6981CDR同步单片降压稳压器，提供高达1.5A直流电流。

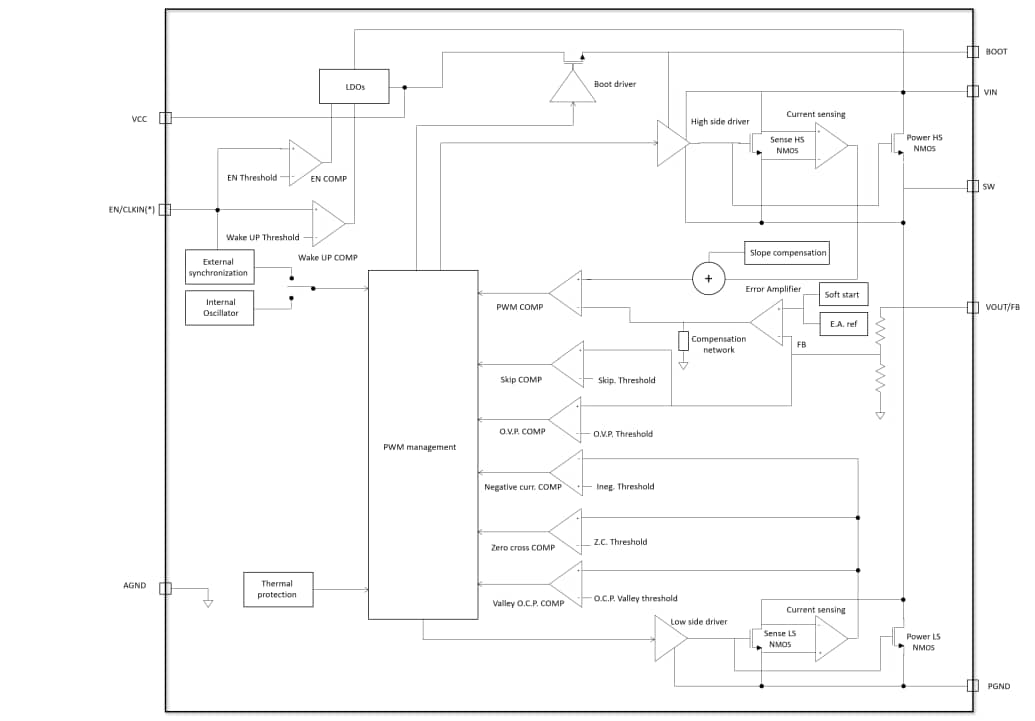

框图
相关产品
STMicroelectronics STEVAL-QUADV01评估板
基于L6981、L7983、ST1PS03单片降压稳压器和ST730 LDO稳压器。
