STMicroelectronics L9026多通道继电器驱动器
STMicroelectronics L9026多通道继电器驱动器优化用于汽车LED和继电器应用，与电阻、电感和电容性负载兼容。L9026 集成了两个高侧驱动器和六个可配置的高侧/低侧驱动器，可由SPI或两个专用并行输入驱动。该器件具有高级诊断和保护功能，例如GND短路、开路负载、过流和过热检测。另外还具有Limp Home功能，可在SPI故障、微故障或电源UV等特定故障条件下使用两个选定驱动器。即使使用8位SPI器件，也能实现菊花链连接。
L9026继电器驱动器可在低至VBATT=3V的起动情况下保证运行，并且在RESET条件下具有非常低的静态电流。SPI接口用于控制和配置负载以及器件，并提供所有诊断功能的状态反馈。为实现直接控制和PWM，有两个输入引脚默认连接到两个定义的输出。额外的输出映射可通过SPI控制。
STMicroelectronics L9026继电器驱动器符合AEC-Q100标准，采用HTSSOP24和VFQFPN32封装选项。由于安全原因，在VFQFPN封装上增加了2个引脚。NRES引脚用于将内部寄存器复位到其默认值，DIS引脚用于禁用所有通道。
特性
- 符合AEC-Q100标准
- 6个可配置高侧/低侧驱动器
- 2个高侧驱动器
- 2个并行输入引脚，具有输入映射功能
- 起动能力低至VBATT=3.0V
- 数字电源电压与3.3V和5.0V微控制器兼容
- VBATT和漏极引脚上反向电池保护，无需外部元件
- LED模式
- 灯泡浪涌模式 (BIM)，用于驱动灯和电子负载
- 2个内部PWM发生器，用于微控制器卸载
- 极低静态电流（使用IDLE引脚）
- Limp Home模式（使用IDLE和IN引脚）
- 安全特性
- 温度传感器和监控
- 使用地址反馈、1个奇偶校验位、帧计数器和短帧检测进行串行通信
- 控制和诊断用16位串行外设接口 (SPI)
- 支持菊花链的SPI，还兼容8位SPI器件
- HTSSOP24和VFQFPN32封装选项
- 完全符合ISO26262标准，支持ASIL-B系统
- 绿色产品（符合RoHS指令）
应用
- 汽车LED、灯泡和继电器应用
框图

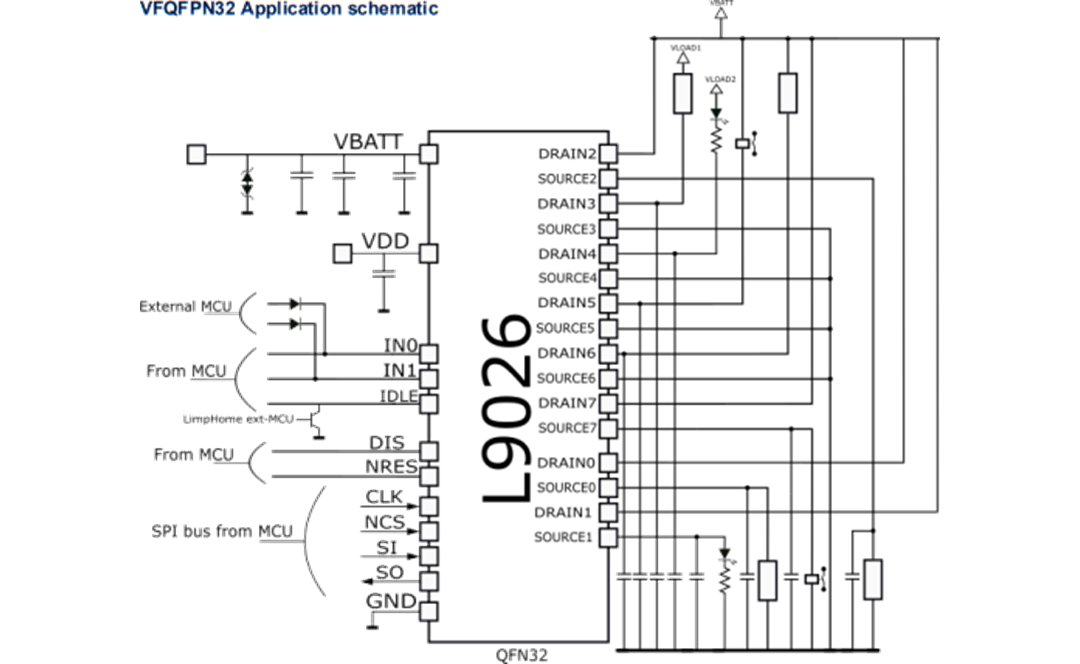

应用图 (VFQFPN32)

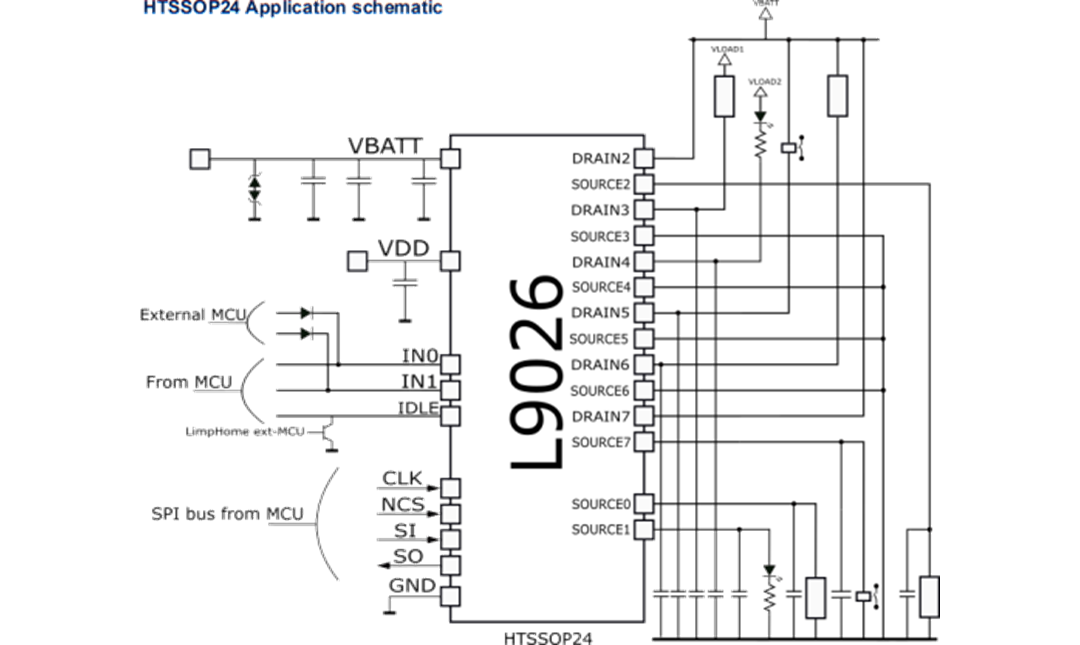

应用图 (HTSSOP24)
开发工具
STMicroelectronics L9026评估板 (EVAL-L9026-YO)
低成本演示平台，用于L9026多通道继电器驱动器。
