STMicroelectronics L9963T汽车SPI转隔离式SPI收发器
STMicroelectronics L9963T汽车用SPI转隔离式SPI收发器设计用于在位于不同电压域的器件之间创建通信桥接器。L9963T将从经典的基于4线的SPI接口传入的通信数据传输到2线隔离接口（反之亦然）。
L9963T收发器支持变压器和电容隔离，因为根据专有协议生成的隔离信号适合用于在两个去耦电路上进行传输。L9963T可配置为SPI总线的从器件或主器件，并支持SPI Frame 8-64位长度的任何协议。该收发器可在无需进行任何协议检查的情况下管理信息传输。
该器件本身与3.3V和5V逻辑以及L9963隔离式SPI兼容，因此可用于BMS应用。
特性
- 符合AEC-Q100标准
- 完全符合ISO26262标准，支持ASIL-D系统
- 兼容3.3V和5V逻辑
- 支持XFMR和电容隔离
- 用于SPI从操作的10MHz SPI外设，用于SPI主操作的可配置SPI 频率（250kHz至8MHz）
- 333kbps和2.66Mbps垂直接口 (VIF)，用于隔离式SPI通信
- 低待机电流
应用
- 汽车48V和高压系统
- 备用储能系统和UPS
- 工业通信网络
- 便携式和半便携式设备
- 远程传感器
框图

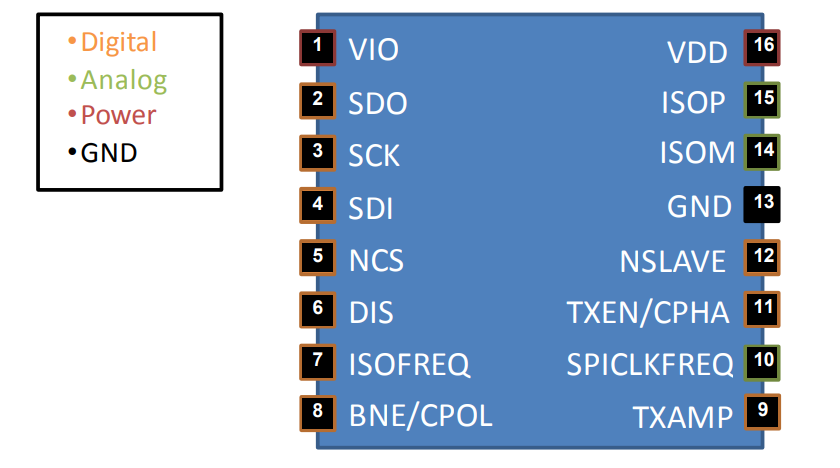

引脚说明
