STMicroelectronics L99MOD50XP多输出驱动器
STMicroelectronics L99MOD50XP多输出驱动器是一款微控制器驱动型多功能执行器驱动器，用于汽车应用。使用6个半桥和5个高侧驱动器可以驱动多达5个直流电机和5个接地电阻性负载。集成SPI可控制所有工作模式（正向、反向、制动和高阻抗）。此外，所有诊断信息均可通过SPI读取获得。
特性
- 符合AEC-Q100标准
- 两个半桥，用于6A负载 (RDSon = 150mΩ)
- 两个半桥，用于3A负载 (RDSon = 300mΩ)
- 两个半桥，用于0.75A负载 (RDSon = 1600mΩ)
- 一个高侧驱动器，用于6A负载 (RDSon = 90mΩ)
- 两个可配置的高侧驱动器，用于高达1.5A负载 (RDSon = 500mΩ) 或0.4A负载 (RDSon = 1800mΩ)
- 两个高侧驱动器，用于0.5A负载 (RDSon = 1600mΩ)
- 借助可编程软启动功能驱动负载，用较高浪涌电流作为电流限制值
- 待机模式下电流消耗极低（IS < 6μA（典型值）；Tj ≤85°C；ICC < 5μA（典型值）；Tj ≤85°C）
- 用于所有高侧驱动器的电流监控器输出
- 该器件包含温度警告和保护特性
- 针对所有输出的开路负载检测
- 针对所有输出的过流保护
- 针对所有输出的PWM控制
- 电荷泵输出，用于反极性保护
- ST标准串行外设接口 (ST-SPI 3.0)
应用
- 多电机控制和采用高侧配置的其他负载，例如灯泡/LED或需要受保护的电源（例如传感器或摄像头）

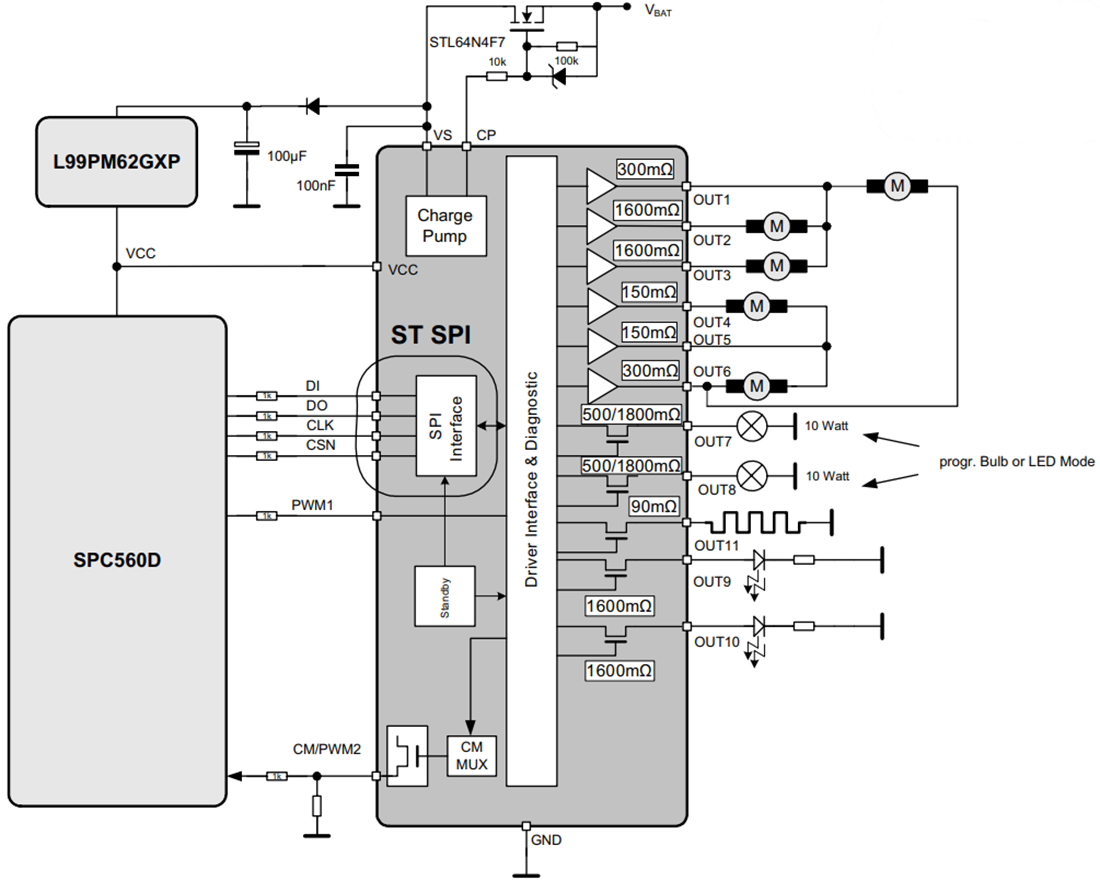

框图
