STMicroelectronics L99MOD51XP多输出驱动器
STMicroelectronics L99MOD51XP多输出驱动器是一款微控制器驱动型多功能执行器驱动器，用于汽车应用。使用3个半桥和2个高侧驱动器可以驱动多达2个直流电机和2个接地电阻性负载。集成SPI可控制所有工作模式（正向、反向、制动和高阻抗）。此外，所有诊断信息均可通过SPI读取获得。
特性
- 一个半桥，用于7.4A负载 (RDSon = 150mΩ)
- 两个半桥，用于5A负载 (RDSon = 200mΩ)
- 两个高侧驱动器，用于1.25A负载 (RDSon = 800mΩ)
- 借助可编程软启动功能驱动负载，具有较高浪涌电流（即电流> 7.4A、> 5A、> 1.25A）
- 待机模式下非常低的电流消耗（IS < 3μA（典型值），Tj ≤85°C）
- 对所有输出进行短路保护
- 用于所有高侧驱动器的电流监控器输出
- 对所有输出进行过温保护
- 针对所有输出的开路负载检测
- 针对所有输出的过载检测
- 针对所有输出的可编程PWM控制
- 电荷泵输出，用于反极性保护
应用
- 多电机控制和采用高侧配置的其他负载，例如灯泡/LED或需要受保护的电源（例如传感器或摄像头）

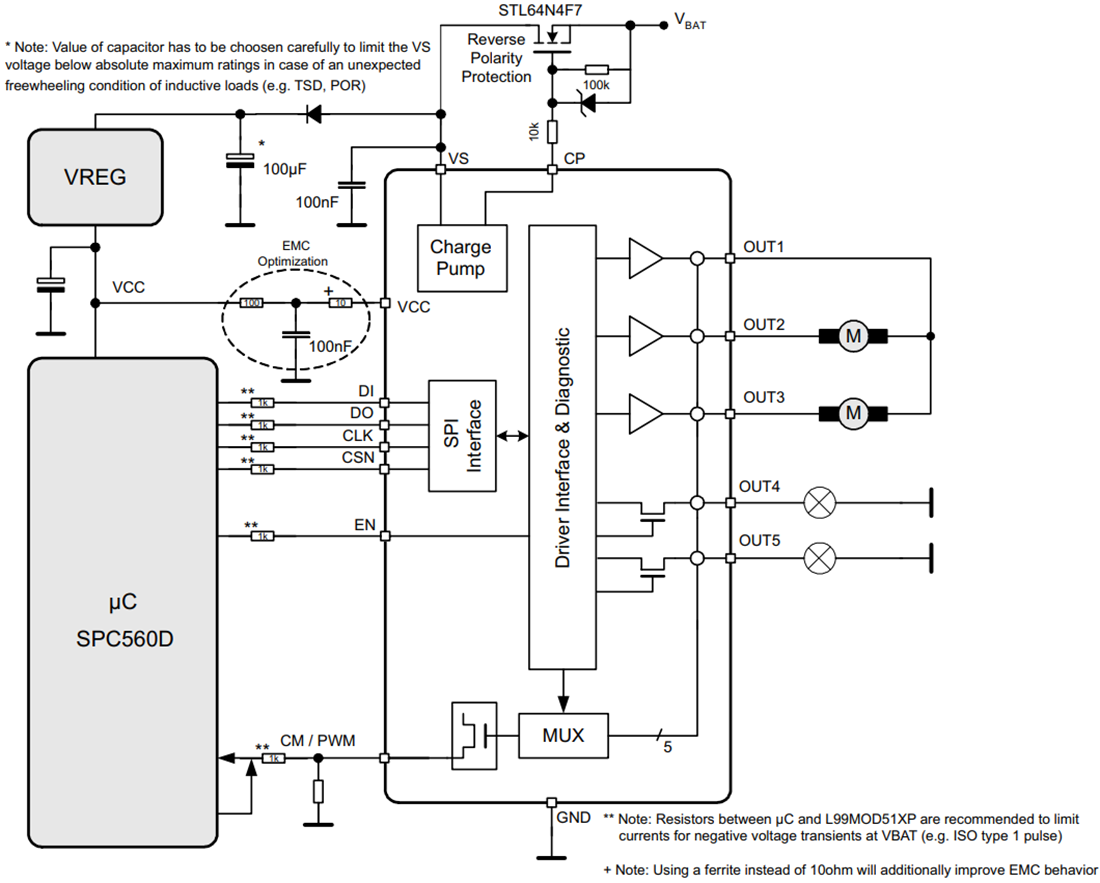

框图
Eval Kit
STMicroelectronics EVAL-L99MOD51XP评估套件
由主板和子板组成，子板上装有L99MOD51XP器件。
助您完成设计
STMicroelectronics 标准产品
各种可直接替换器件，适用于通用模拟IC、分立元件和串行EEPROM。
发布日期: 2019-12-04
| 更新日期: 2024-02-23
