STMicroelectronics L99MOD543XP多输出驱动器
STMicroelectronics L99MOD54XP多输出驱动器是一款微控制器驱动型多功能执行器驱动器，用于汽车应用。使用3个半桥和3个高侧驱动器可以驱动多达2个直流电机和3个接地电阻性负载。集成SPI可控制所有工作模式（正向、反向、制动和高阻抗）。此外，所有诊断信息均可通过SPI读取获得。
特性
- 符合AEC-Q100标准
- 三个半桥，用于0.75A负载 (RDSon = 1600mΩ)
- 两个可配置的高侧驱动器，用于高达1.5A负载 (RDSon = 500mΩ) 或0.35A负载 (RDSon = 1800mΩ)
- 一个高侧驱动器，用于6A负载 (RDSon = 100mΩ)
- 借助可编程软启动功能驱动负载，具有较高浪涌电流（即电流> 6A、电流> 1.5A）
- 待机模式下非常低的电流消耗（IS < 6μA（典型值）；Tj ≤85°C）
- 对所有输出进行短路保护
- 针对高侧OUT1、OUT4、OUT5和OUT6的电流监控器输出
- 对所有输出进行过温保护
- 针对所有输出的开路负载检测
- 针对所有输出的过载检测
- 针对所有输出的PWM控制
- 电荷泵输出，用于反极性保护
应用
- 多电机控制和采用高侧配置的其他负载，例如灯泡/LED或需要受保护的电源（例如传感器或摄像头）

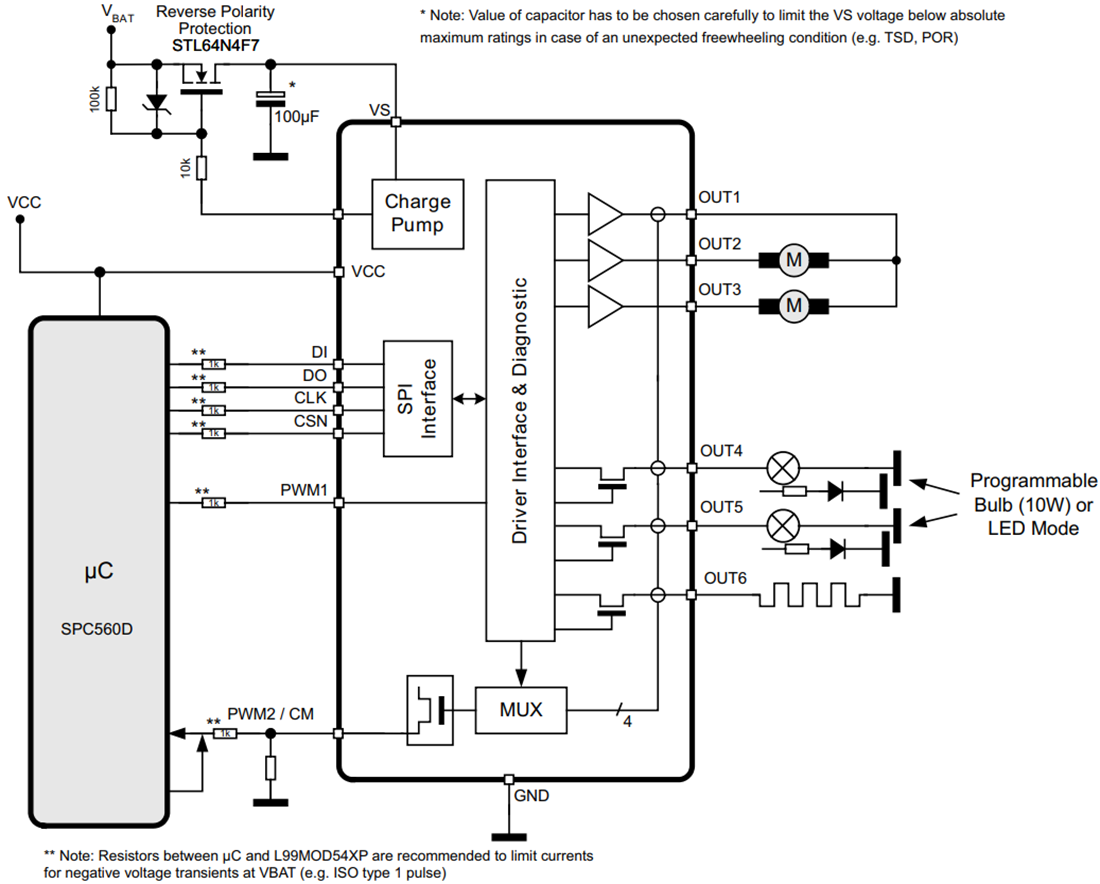

框图
