STMicroelectronics L99UDL01汽车通用门锁IC
STMicroelectronics L99UDL01汽车通用门锁IC是一款多路半桥IC，具有6个集成输出，可对这些输出进行PWM配置和电流调节。该器件包括多达两个外部配置的半桥，用于更大电流节点。诊断级别包括开路负载、电池短路、接地短路以及通过10位电流反馈实现的负载完整性。L99UDL01完全由SPI通过持续时间和电流电平命令进行控制。
特性
- 符合AEC-Q100标准
- 六个集成式全保护0.09Ω半桥
- 集成半桥可以完全独立或并联多达三个
- 两级待机
- 待机（SPI启动）
- 睡眠 (VDD = 0V)
- 待机时电流消耗极低
- 仅唤醒电路有效
- 较高的可编程性
- 导通时间
- 方向
- 电流电平
- 关闭状态故障检测
- 2个外部半桥控制器（使用外部N通道MOSFET或智能电源设备）
- 由漏源监控和关断状态故障检测提供保护的外部半桥
- 2级电荷泵，用于低压运行
- PWM电流调节高达25kHz
- 用于控制和诊断的4MHz 24位SPI接口
- 输出使能，可实现高安全性
- 高级诊断
- 用于负载完整性检查的10位数字电流反馈（通过SPI）
- 热警告和关断保护
- 使用外部N通道MOSFET进行反向电池保护
- TQFP64L裸露焊盘封装

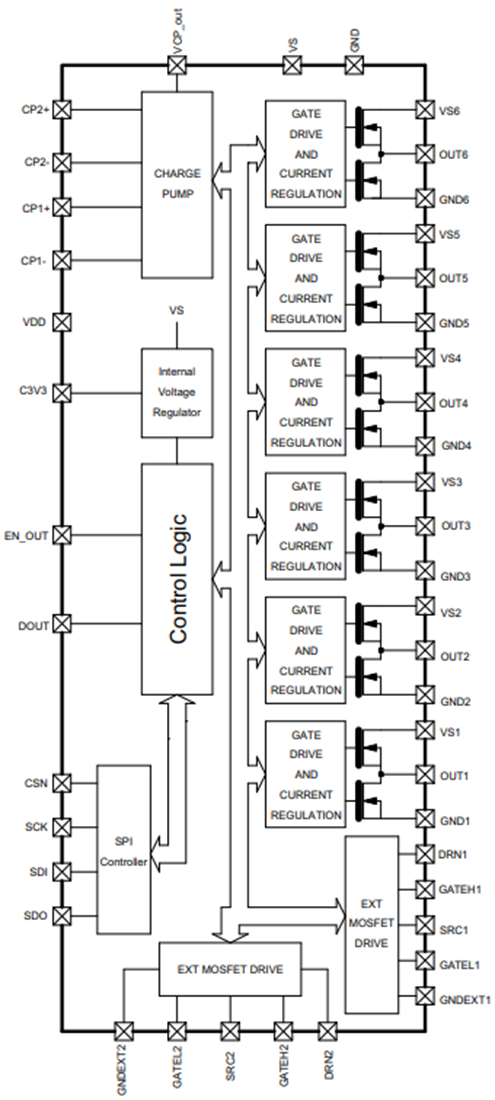

框图
查看评估板
STMicroelectronics EVAL-L99UDL01评估板
设计用于评估可驱动所有门锁执行器的L99UDL01通用门锁IC。
