STMicroelectronics LD56020超低噪声LDO
STMicroelectronics LD5602 超低噪声LDO是一款高精度稳压器，提供0.2A电流。LD56020通过输入和输出端的小型陶瓷电容实现稳定运行。LD56020具有极低压差、低静态电流和短路电流折返特性，因此适合用于低功耗电池供电应用。借助使能逻辑控制功能，该器件可进入关断模式，从而实现低于0.1µA的总电流消耗。
STM LD56020超低噪声LDO提供热保护，采用节省空间的CSP 0.65 x 0.65mm² SOT23-5L封装。
特性
- 输入电压范围：1.1V至5.5V
- 超低压差（200mA负载下的最大值为190mV）
- 低接地电流（无负载条件下的典型值为18μA）
- 输出电压容差：2%（过热），±1%（25°C时）
- 确保200mA的输出电流
- 超低输出噪声：8.8µVRMS（10Hz至100kHz）
- 输出电压步进：50mV（可根据要求提供）（0.6V至4.0V）
- 逻辑控制电子关断
- 热关断
- 有源输出放电功能
- 倒装芯片40.65 x 0.65mm²和SOT23-5L封装
应用
- 智能手机/平板电脑
- 图像传感器
- VCO和射频模块

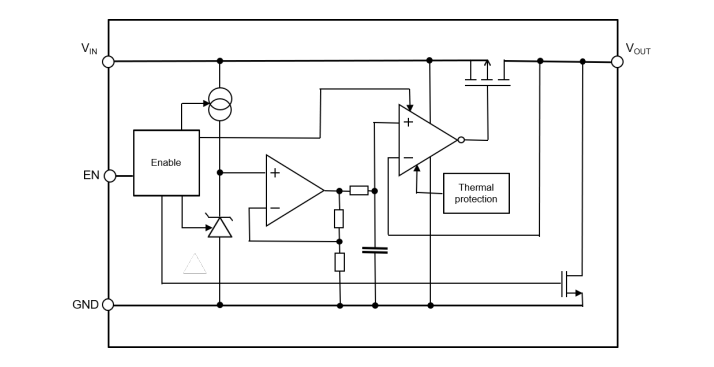

框图

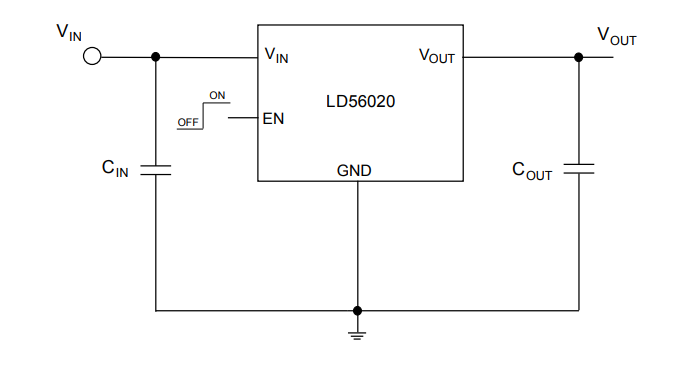

应用电路
