STMicroelectronics LDK220 低压差稳压器
STMicroelectronics LDK220 低压差稳压器以 2.5V 到 13.2V 范围的输入电压，提供 最大为 200mA 的输出电流 ，而典型压差仅为 100mV。它通过 输出上的陶瓷电容保持稳定。启用逻辑控制功能 可将 LDK220 置于关闭模式，从而实现 低于 1μA 的总电流消耗。该器件还包含短路恒定 电流限制和热保护。 LDK220 极低的压降、低静态电流和低噪声的特性，使其非常适合电池供电应用。
The STMicroelectronics LDK220 Voltage Regulators are offered in SOT23-5L, SOT323-5L, SOT-89, and DFN6 packages for design flexibility.
特性
- Input voltage from 2.5V to 13.2V
- Very low-dropout voltage (100mV typ. @ 100mA load)
- Low quiescent current (typ. 40μA, 1μA in off mode)
- Low noise
- Output voltage tolerance: ±2.0% @ +25°C
- 200mA guaranteed output current
- Wide range of output voltages; Fixed from 1.2V to 12V with 100mV step and adjustable
- Logic-controlled electronic shutdown
- Compatible with ceramic capacitor COUT = 1μF
- Internal current and thermal limit
- Available in SOT23-5L, SOT323-5L, SOT-89, and DFN6 packages
- Temperature range: -40°C to +125°C
应用
- Battery-powered equipment
- TV
- Set-top box
- PC and laptop
- Industrial
Development Tools
STMicroelectronics 预测性维护和监测解决方案
设计用于状态监测 (CM) 和预测性维护 (PdM) 的参考设计套件。
STMicroelectronics STEVAL-FSM01M1数字I/O扩展板
安全的双通道数字I/O扩展板，与STM32 Nucleo兼容。
Related Products
STMicroelectronics 低压差 (LDO) 稳压器
提供稳定可靠的输出电压。

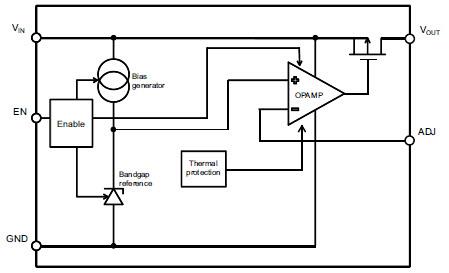

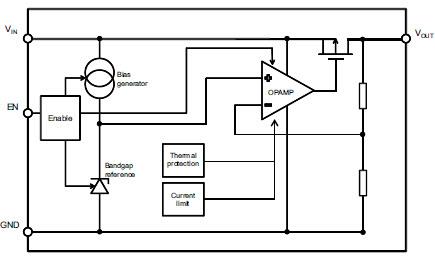

Block Diagrams
