STMicroelectronics LIS2MDL数字输出3轴磁力计

STMicroelectronics LIS2MDL数字输出3轴磁力计是一款超低功耗、高性能数字磁传感器，经配置可产生用于磁场检测的中断信号。LIS2MDL磁力计具有±50高斯的磁场动态范围、三个磁场通道、SPI/I2C串行接口、可编程中断发生器和16位数据输出。I2C串行总线接口可支持标准快速模式、快速模式+以及高速模式（100kHz、400kHz、1MHz和3.4MHz）值。

特性

  • 3个磁场通道
  • 16位数据输出
  • SPI/I2C串行接口
  • 可选电源模式/分辨率
  • 单一测量模式
  • 可编程中断发生器
  • 内置自检功能
  • 嵌入式温度传感器
  • 符合ECOPACK®、RoHS及“绿色”标准的要求

规范

  • 典型电流消耗：
    • 200µA（高分辨率模式）
    • 50µA（低功耗模式）
    • 1.5µA（掉电模式）
  • ±50高斯的磁动态范围
  • RMS噪声：3mgauss
  • 自检范围：15mgauss至500mgauss
  • 工作温度范围：-40°C至85°C
  • 模拟电源电压范围：1.71V至3.6V

应用

  • 倾斜补偿罗盘
  • 地图旋转
  • 手持式设备的智能节能
  • 游戏与虚拟现实输入设备

其他资源

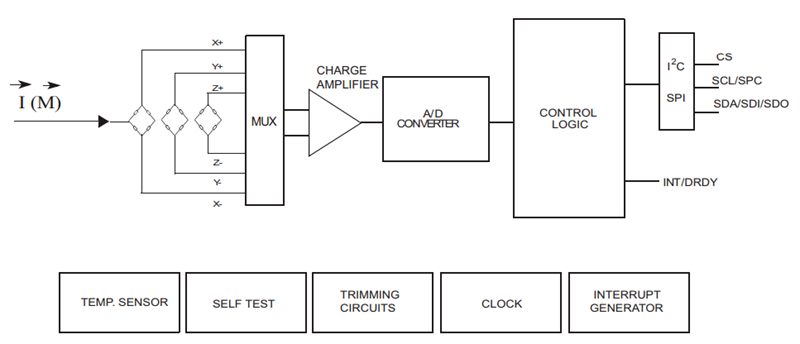

LIS2MDL框图

框图 - STMicroelectronics LIS2MDL数字输出3轴磁力计

LIS2MDL机械图

机械图纸 - STMicroelectronics LIS2MDL数字输出3轴磁力计
