STMicroelectronics LPS22CH高性能MEMS纳米压力传感器
STMicroelectronics LPS22CH高性能MEMS纳米压力传感器是一款超紧凑型压阻式绝对压力传感器，可用作数字输出气压计。LPS22CH包括一个传感元件和一个IC接口，该接口通过I2C或SPI接口进行从传感元件到应用的通信。传感元件可检测绝对压力，由悬浮膜构成，其制造采用了STMicroelectronics开发的专门工艺。
LPS22CH MEMS纳米压力传感器采用全模制HLGA-10L封装，工作温度范围为-40°C至+85°C。该封装经过穿孔，允许外部压力到达传感元件。
特性
- 绝对压力范围：260hPa至1260hPa
- 电流消耗低至4μA
- 低压力传感器噪声：75Pa
- 相对压力准确度：10Pa
- 内置温度补偿
- 24位压力数据输出
- ODR：1Hz至200Hz
- SPI、I2C接口
- 内置FIFO
- 中断功能：数据就绪、FIFO标记、压力阈值
- 电源电压：1.7V至3.6V
- 冲击生存率：22,000g
- 工作温度范围：-40°C至+85°C
- 2.0mm x 2.0mm x 0.76mm HLGA-10L封装
- 符合ECOPACK无铅要求
应用
- 用于便携式设备的高度计和气压计
- GPS 应用
- 气象站设备
- 运动手表
- 电子烟
- 气体计量
开发工具
STMicroelectronics STEVAL-MKI219V1适配器板
用于LPS22CH高性能MEMS纳米压力传感器的演示和开发平台。
框图

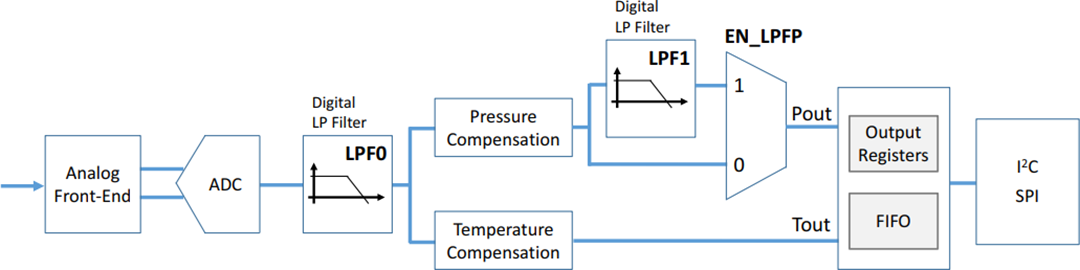

逻辑图
封装外形
