STMicroelectronics LPS27HHTW MEMS压力传感器

STMicroelectronics LPS27HHTW MEMS压力传感器是一款超紧凑型压阻式绝对压力传感器，可用作数字输出气压计。LPS27HHTW传感器还嵌入了温度传感器，用于监控环境温度。LPS27HHTW包括一个传感元件和一个IC接口，通过I2C、MIPI I3CSM或SPI从传感元件向应用程序进行通信。该传感元件检测绝对压力，包含一个采用ST开发专用工艺制造的悬浮膜。

STM LPS27HHTW采用带金属盖的陶瓷LGA封装。该器件保证在-40°C至+85°C温度范围内工作。陶瓷LGA封装经过穿孔，可以让外部压力到达传感元件。IC内的凝胶可防止电气元件接触水，金属盖为接地电，实现更好的ESD稳健性。

特性

  • 采用防水封装的压力传感器
  • 灌封胶和接地金属帽
  • 绝对压力范围：260hPa至1260hPa
  • 电流消耗低至4μA
  • 绝对压力精度：0.5hPa
  • 低压传感器噪声：0.7Pa
  • 温度精度：±1.5°C
  • 内置温度补偿
  • 24位压力数据输出
  • ODR：1Hz至200Hz
  • SPI、I2C或MIPI I3CSM接口
  • 内置FIFO
  • 中断功能：数据就绪、FIFO标记、压力阈值
  • 电源电压：1.7V至3.6V
  • 符合ECOPACK无铅要求

应用

  • 用于便携式设备的高度计和气压计
  • GPS 应用
  • 气象站设备
  • 运动手表
  • 电子烟
  • 水深监测
  • 气体计量

相关电路板

STMicroelectronics STEVAL-MKI220V1适配器板

支持用户评估LPS27HHTW系列产品中的MEMS器件。

Learn More关于STMicroelectronics STEVAL-MKI220V1适配器板 View Products与STMicroelectronics STEVAL-MKI220V1适配器板相关

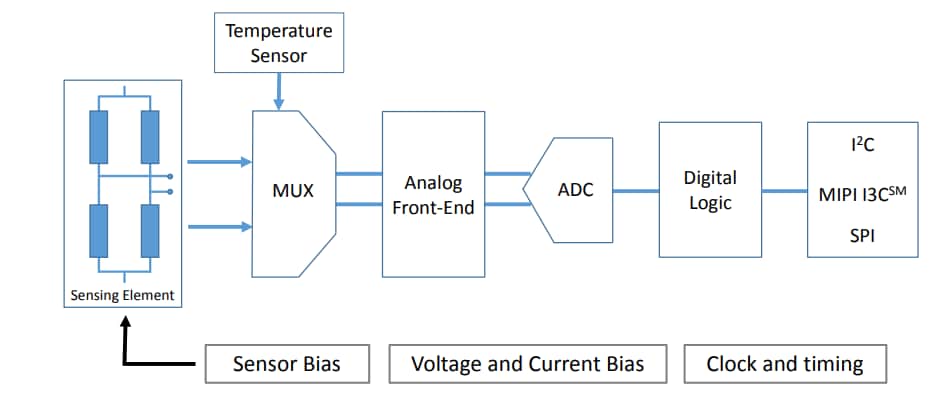

框图

框图 - STMicroelectronics LPS27HHTW MEMS压力传感器
