STMicroelectronics SPC57 M 32位Power Architecture微控制器
STMicroelectronics SPC57 M 32位Power Architecture微控制器 (MCU) 设计用于汽车动力总成控制器应用（用于四缸汽油和柴油发动机）、底盘控制应用、变速箱控制应用、转向和制动应用以及低端混合动力应用。SPC57 MCU设计用于符合ISO26262 ASIL-A规定和AEC-Q100标准。
SPC572L Power Architecture MCU采用10mm x 10mm eTQFP80和14mm x 14mm eTQFP100封装，非常适合用于空间受限的应用。
特性
- 符合AEC-Q100标准
- 符合Power Architecture VLE要求的单指令32位CPU主内核
- 单精度浮点运算
- 1568KB片上RWW闪存
- 支持EEPROM仿真 (32KB)
- 64KB通用型数据SRAM
- 系统内存保护单元 (SMPU)
- 多通道直接内存访问控制器 (eDMA)，具有16个通道，最多可支持60个DMA源
- 中断控制器 (INTC)
- 四个32位和一个64位周期性中断定时器通道 (PIT)
- 具有稳定时钟域的单锁相环，用于外设和内核 (PLL)
- 系统集成单元lite (SIUL2)
- 引导辅助闪存 (BAF)，支持通过UART/LIN、CAN进行工厂编程
- 通用定时器模块 (GTM101)
- 智能复合定时器模块
- 72通道（16个输入和56个输出）
- 增强型模数转换器系统，设有如下器件：
- 三个12位SAR模数转换器
- 一个16位Σ-Δ模数转换器
- 可支持SD ADC数据调理的抽取单元
- 两个解串串行外设接口 (DSPI) 模块
- 两个LIN和UART通信接口 (LINFlexD) 模块
- 一个μs总线通道（由一个DSPI和一个LINFlexD组成）
- 四个SENT通道
- 两个模块化控制器局域网 (M_CAN) 模块
- 快速以太网控制器 (FEC)
- 快速异步串行传输 (LFAST)
- Nexus开发接口 (NDI)，符合IEEE-ISTO 5001-2003标准，部分支持2010标准
- 器件和电路板测试支持，符合联合测试工作组 (JTAG)（IEEE 1149.1和IEEE 1149.7）的要求
- 5V +/-10％单电源，支持冷启动条件（低至3.0V）
- 自检功能
- 封装选项：
- eTQFP80：10mm x 10mm x 1.0mm；0.4mm间距
- eTQFP100：14mm x 14mm x 1.0mm；0.5mm间距
应用
- 汽车动力总成控制器应用（用于四缸汽油和柴油发动机）
- 底盘控制应用
- 变速箱控制应用
- 转向和制动应用
- 低端混合动力应用
视频
开发工具
STMicroelectronics SPC572LADPT80S和SPC572LADPT100S评估套件
用于SPC57 M 32位Power Architecture微控制器的演示和评估平台。

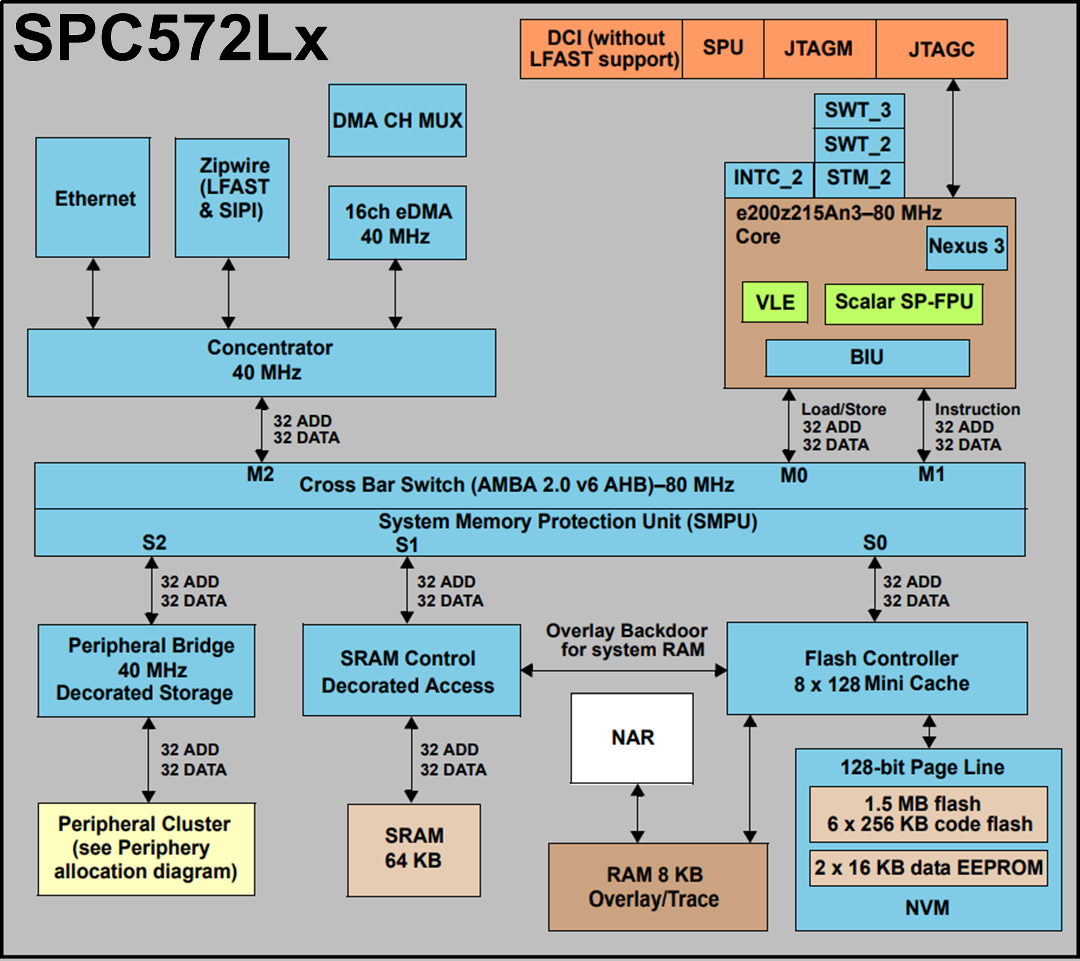

框图
