STMicroelectronics ST1PS01同步降压转换器

STMicroelectronics ST1PS01同步降压转换器是一款具有毫微静态电流的小型同步降压转换器。该器件能够提供高达400mA输出电流，输入电压范围为1.8V至5.5V。该转换器专门设计用于需要高效率以及较小PCB尺寸和厚度的应用。输出电压可通过两个数字控制输入进行设置，还可以动态选择1.8V至3.3V的VOUT。借助增强型PCC（峰值电流控制），ST1PS01仅通过2.2µH电感和两个小型电容即可实现非常高效的转换。该器件采用先进的设计电路，可最大限度减少静态电流。

特性

  • VIN = 3.6V时具有500nA输入静态电流（非开关）
  • 1mA负载时典型效率为94％（VIN = 3.6V，VOUT = 3.3V）
  • 100%占空比
  • 输入工作电压范围：1.8V至5.5V
  • 欠压闭锁：1.57V（VIN下降，典型值）
  • 高达400mA的输出电流能力
  • 低功耗控制操作，可实现最佳效率
  • 嵌入式软启动电路
  • 小型外部元件：L = 2.2µH（典型值）
  • 可选输出电压：1.8V至3.3V
  • 输出电压电源良好
  • ±1.5%输出电压精度（VOUT，TA = 25°C）
  • 动态输出电压选择（D0、D1）
  • 倒装芯片封装

应用

  • 可穿戴应用
  • 个人跟踪监控器
  • 智能手表、运动手环
  • 能量收集、无线传感器
  • 可穿戴和健身配件
  • 工业传感器、便携式低功耗器件
  • 单节锂离子电池应用
  • Bluetooth®低功耗
  • ZigBee

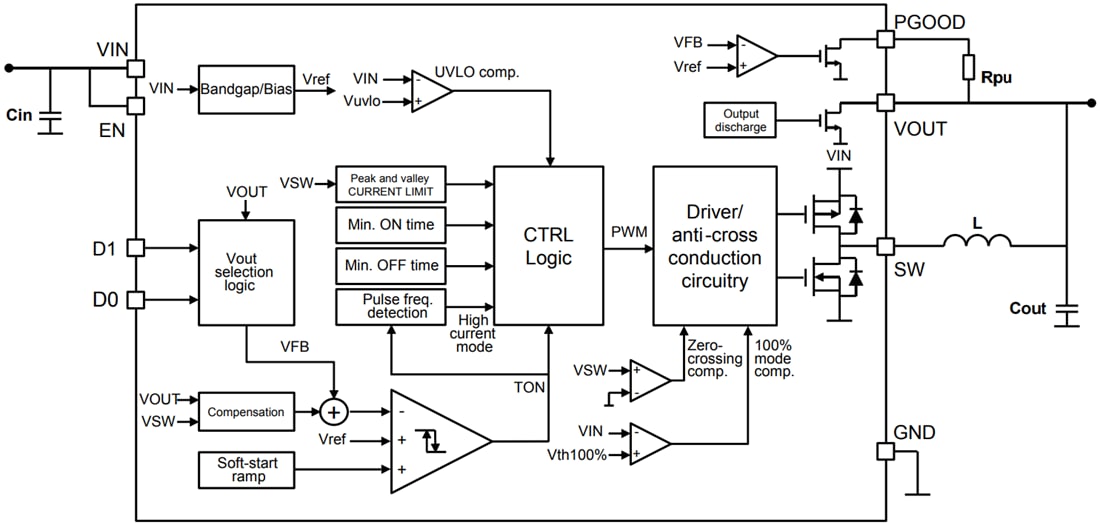

框图

框图 - STMicroelectronics ST1PS01同步降压转换器
