STMicroelectronics ST95HF Near Field Communication Transceiver IC

意法半导体 ST95HF
近场通信收发器 IC

意法半导体 ST95HF 近场通信收发器 IC 可在读取器、卡仿真和点对点模式下管理帧编码和解码。ST95HF 可用于标准应用，如进场通信（NFC）、接近和邻近标准。ST95HF 内置一个模拟前端，提供 13.56MHz 空中接口。它支持读取器和卡仿真模式下的 ISO/IEC 14443 Type A 和 B 通信。ST95HF 支持 ISO/IEC 15693（单或双子载波，仅适用读取器模式）和 ISO/IEC 18092 协议（读取器和卡仿真模式下）。ST95HF 还支持检测、读取、写入 NFC 论坛 Type 1、2、3、4 标签。

特点
  • 支持的运行模式：
  • 读取器/写入器
  • 卡仿真（ISO/IEC 14443 Type A）
  • 点对点
  • 硬件特性
  • 专用内部帧控器
  • 高度集成模拟前端（AFE），用于 RF 通信
  • 传输和接收模式
  • 优化电源管理
  • 标签检测模式
  • 场检测模式
  • RF 通信@13.56MHz
  • 读取器和卡仿真模式下的 ISO/IEC 14443 Type A 和 B
  • 读取器模式下的 ISO/IEC 15693
  • 读取器和卡
  • 仿真模式下的 ISO/IEC 18092
  • MIFARE® Classic 相容（a）（b）
  • 通信接口带主控制器
  • 串行外设接口（SPI）从接口速率高达 2Mbps
  • 根据通信协议的不同，最高 528 字节的命令/接收缓冲器（FIFO）
  • 32 引线、5x5 mm、非常窄脚距四方扁平（VFQFPN）ECOPACK®2 封装

    • 应用
    支持的典型协议：
  • ISO/IEC 14443-3 Type A 和 B 标签
  • ISO/IEC 15693 标签
  • ISO/IEC 18000-3M1 标签
  • NFC 论坛标签：1、2、3、4 类
  • ST 双接口 EEPROM
    • 典型 ST95HF 应用包括：
  • 消费电子产品
  • 游戏
  • 保健
  • 工业
    • 典型的 ST95HF 应用场景有：
  • 带 NFC 功能的 Wi-Fi 配对
  • 带 NFC 功能的蓝牙配对
  • 数据交换/点对点
  • 与 NFC/RFID 标签通信（读取器模式）

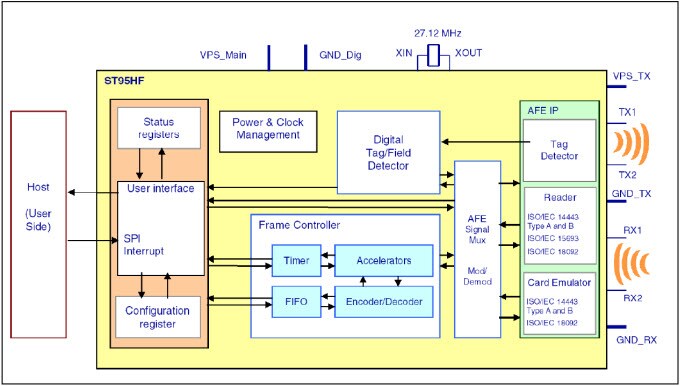

方框图
Block Diagram

EVAL-ST95HF 评估套件

意法半导体 EVAL-ST95HF 评估套件可评估意法半导体 ST95HF。EVAL-ST95HF 是一款 13.56MHz 近场通信收发器，可用于两种模式，在标签仿真中可用作 NFC 读取器。此评估板通过 USB 总线供电，可面对面使用两块板。该电路板包含 47x34mm -4 上的 ST95HF 收发器和 13.56MHz 感应式刻蚀天线以及相关调谐电路元件。RX95HF 通过 SPI 总线与 STM32F103RGT6 及 LCD 屏幕进行通信。

特点
  • 即用型印刷电路板，采用 ST95HF 13.56MHz 收发器 32 引线 5x5mm VFQFPN 封装：
  • 读取器模式：ISO/IEC 14443 Type A；ISO/IEC 15693; ISO/IEC 18092
  • 卡仿真模式：ISO/IEC 14443 Type A
  • 点对点模式：ISO/IEC 14443 Type A
  • ST95HF 还支持检测、读取、写入 NFC 论坛 Type 1、2、3、4 标签
  • STM32F103RGT6 64LQFP 32 位微控制器，带 1 兆字节闪存
  • 47x34mm，带 4 个转弯。刻蚀在 PCB 上的 13.56MHz 电感天线及相关调谐电路
  • Mini USB 连接器，用于电路板供电
  • 5 个不同颜色的 LED 用来指示 RF 场是否存在及通信所使用的协议
  • JTAG 连接器，用于微控制器固件的下载和调试
  • 用于菜单选择的控制手柄
  • LCD 彩色显示屏（320*200 像素）
  • USB 连接线：Type A / mini B

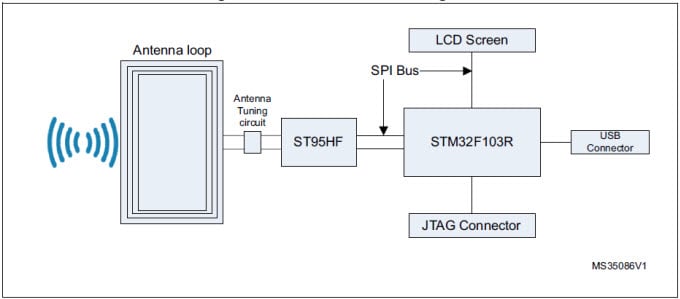

方框图
Block Diagram
