STMicroelectronics STELPD01电子负载开关
STMicroelectronics STELPD01电子负载开关是用于电源轨保护应用的集成电子电源开关。它可以精确检测过流和过压情况并作出反应。发生过载情况时，该器件进入开路状态，从电源断开负载。可以驱动外部功率MOSFET，以便在故障情况下管理功率损耗保护。在输入端出现过压时，该器件将输出调节为预设的17.5V值。
欠压闭锁可防止负载发生故障，如果导轨电压过低，则保持器件断开。STMicroelectronics STELPD01具有可调导通转换率，有助于在启动和热插拔操作期间保持对浪涌电流的控制。
特性
- 宽输入电压范围：4V至18V
- 输出过压钳位：17.5V（典型值）
- 绝对最大电压：23.5V
- 最大连续电流：5A
- 可调节电流限制，具有断路器功能
- 热保护
- 输入欠压闭锁
- 启动期间具有低浪涌电流
- 集成40mΩ功率FET
- EN/Fault引脚
- 针对输出电压的可调压摆率
- 栅极控制引脚，用于反向电流阻断FET
- 闩锁或自动重试
- 采用DFN10L (3mm x 3mm) 封装
应用
- 热插拔保护
- 工业系统
- 针对Type-C™和USB PD应用的VBUS管理

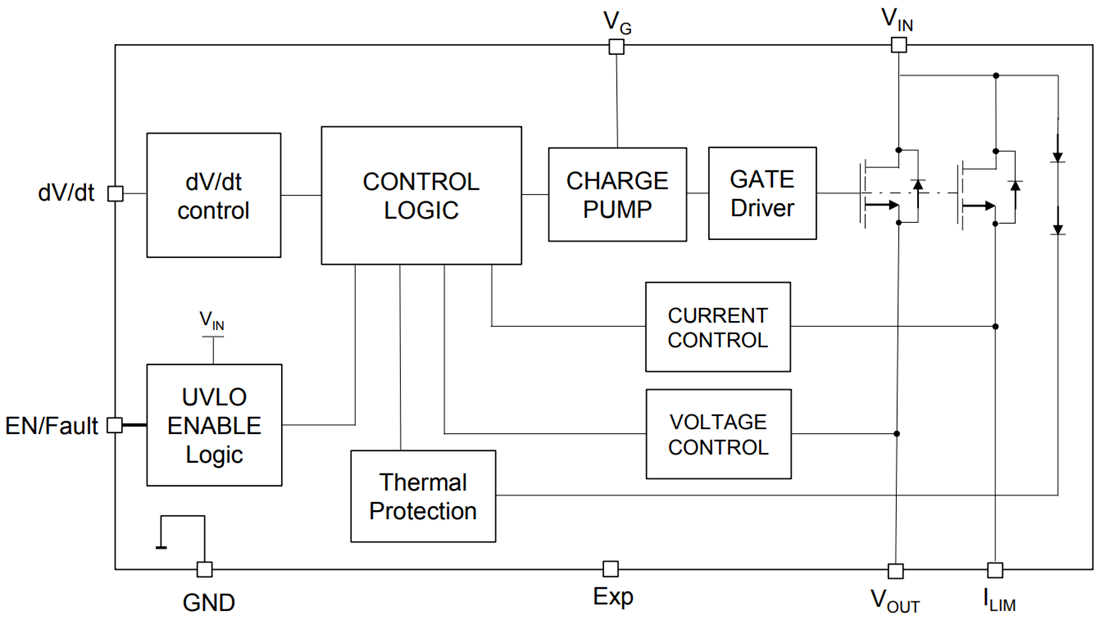

框图
