STMicroelectronics STEVAL-A6986IV1隔离降压转换器评估板
STMicroelectronics STEVAL-A6986IV1隔离降压转换器评估板配置用于评估A6986I汽车用38V、5W同步隔离降压转换器的运行情况，用于隔离应用。STEVAL-A6986IV1板的一次侧输出电压可以精确调整，而变压器可生成隔离式二次侧输出。无光耦合器。一次侧灌电流能力（典型值为1.9A）允许正确地将能量传输到二次侧，并可跟踪二次侧输出软启动。
STM STEVAL-A6986IV1隔离降压转换器评估板产生两个隔离电压（正值约18 V，负值4 V至5 V），特别适合用于为IGBT/SiC MOSFET栅极驱动器供电。借助简单的旁路，可提供单个隔离电压。
特性
- 符合 AEC-Q100
- 工作温度范围：结温 (TJ) 为-40°C至135°C
- 设计用于隔离降压 (iso-buck) 拓扑结构
- 工作输入电压：4V至38V
- 一次侧输出电压调节
- 无光耦合器
- 灌峰值一次侧电流能力：1.9A（典型值）
- 强制PWM运行峰值电流模式架构
- 消隐时间：300ns
- 8µA IQ-SHTDWN
- 可调fSW和同步
- 内置一次侧输出电压监控器
- 可调软启动时间
- 内部一次侧电流限制
- 过压保护
- RDS (on) HS = 180mΩ，RDS (on) LS = 150mΩ
- 热关断

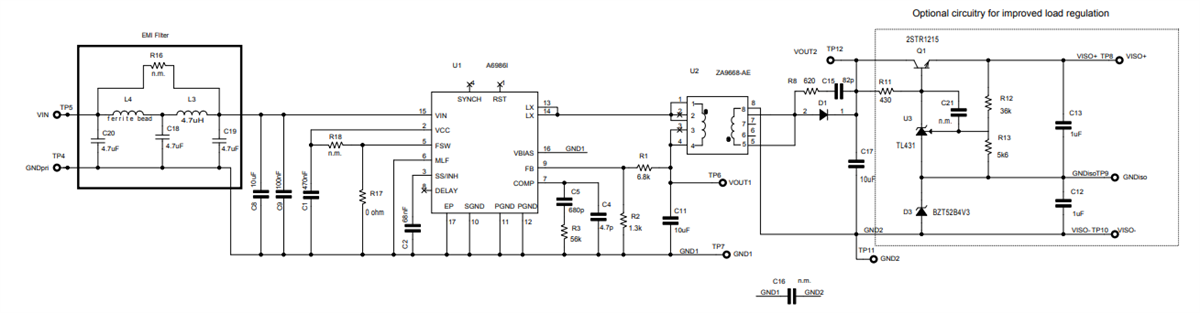

原理图
相关产品
STMicroelectronics 意法半导体 A6986 同步降压开关稳压器
降压型单片式开关稳压器，能提供达 2A 的直流和 30µA 的静态电流。
评估板的信息
STMicroelectronics 基于A6986I的STEVAL-A6986IV3评估板
设计用于采用隔离降压 (iso-buck) 架构的隔离式应用。
