STMicroelectronics STEVAL-CCA044V1演示板
STMicroelectronics STEVAL-CCA044V1 D类音频放大器演示板设计用于TDA7498E大功率双通道BTL D类音频放大器。该器件具有高效率，采用PSSO36（沉入式）封装，无需散热片即可进行散热。
该演示板设有跳线，可以配置放大器，以作为单端或差分输入、固定增益设置来验证所有特性。另外还设有微动开关以启用待机和静音功能。
特性
- 高输出功率性能：
- 2 x 160W/4Ω（36V、1KHz、THD = 10%）
- 1 x 220W/4Ω（36V、1KHz、THD = 10%）
- 较宽的单电源工作电压（14V至36V）
- 四种可选的固定增益设置（23.6dB、29.6dB、33.1dB和35.6dB）
- 差分输入，可最大限度地降低共模噪声
- 高效率 (η = 85%)
- 待机和静音特性
- 短路和热过载保护
- 外部同步
- 符合RoHS指令
相关产品
STMicroelectronics TDA7498E Dual BTL Class-D Audio Amplifier
Features a single power supply designed for home systems and active speaker applications.
演示板
STMicroelectronics Class-D Audio Amplifier Demonstration Boards
Helps to evaluate class-D audio amplifiers (TDA7492, TDA7491LP, TDA7491P, TDA7491HV, and TDA7491MV).

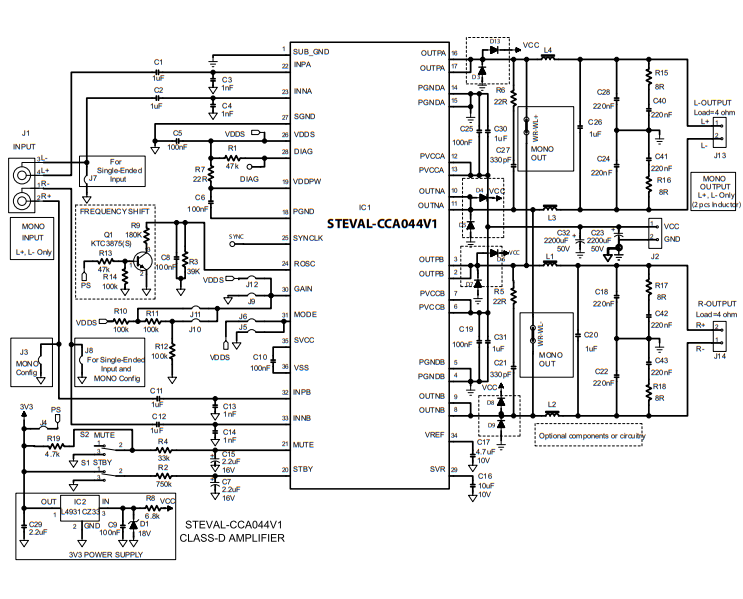

电路原理图
发布日期: 2019-10-07
| 更新日期: 2024-03-14
