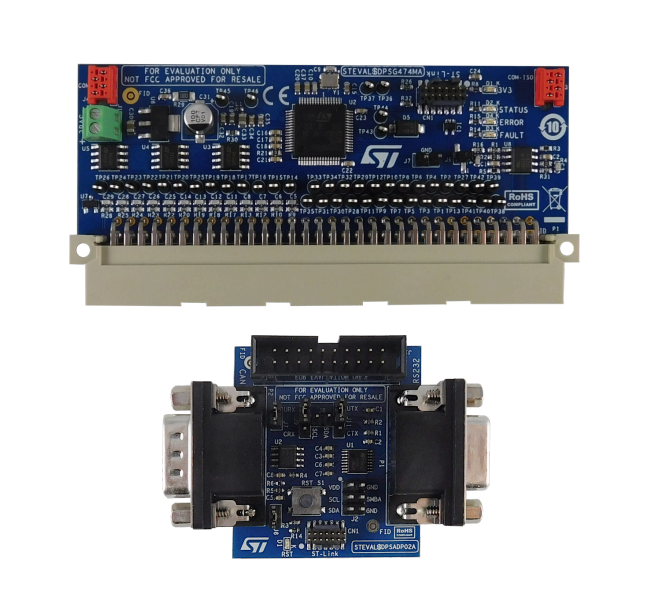

STMicroelectronics STEVAL-DPSG474数字电源控制套件
STMicroelectronics STEVAL-DPSG474数字电源控制套件包括基于STM32G474RE微控制器的主板，以及提供不同通信接口并支持通过标准20引脚JTAG连接器对微控制器进行编程的适配器板。STM32G4混合信号微控制器 (MCU) 结合了运行频率为170MHz的32位Arm® Cortex®-M4内核（带FPU和DSP指令）。这些特性还结合了三种不同的硬件加速器：ART Accelerator™、CCM-SRAM常规加速器和数学加速器。
STM STEVAL-DPSG474数字电源控制套件的主板内置标准64引脚DIN 41612连接器，用于连接电源板。该主板支持各种数字电源应用所需的所有PWM控制信号、传感网络和保护功能。该板通过专用连接器或主连接器由外部5V电源供电。同时，该适配器板具有带两个DB9连接器和适当收发器IC的可配置用户通信（SMBus、CAN或RS-232 ）、标准STDC14 14引脚连接器（提供SWD接口，用于用户界面 (UI) 调试和USART通信）以及标准JTAG连接器（用于编程）。该板包括一个复位按钮和CAN线路之间的端接电阻。
用户可以通过光耦合串行通信和专用连接器轻松将STEVAL-DPSG474连接到另一个控制板。
特性
- 用于基于STM32G474RE微控制器的数字SMPS（PFC转换器、HF隔离直流-直流转换器、直流-交流逆变器）的控制板：
- 高分辨率计时器 (HRTIM)，用于D-SMPS应用
- 滤波器数学加速器单元 (FMAC)，用于在矢量上执行算术操作
- 协处理器 (CORDIC)，为三角函数提供硬件加速
- 64引脚DIN 41612连接器，用于D-SMPS模块化方法
- STDC14编程连接器
- 光耦合串行通信，用于板对板通信
- 用于模拟输入的RC滤波器
- 通过二极管阵列保护微控制器模拟线路
- SWD和COM线路上ESD保护
- 提供适配器板，用于编程和用户通信（USART、CAN、SMBus）
- 5V电源电压
- 嵌入式5V/3.3V稳压器
- 用于调试的专用测试点
- LED信号，用于上电、故障、错误和通用
- 符合RoHS指令
应用
- 电源和转换器
- 数字电源
- 服务器和电信电源
套件内容
- 主板
- 适配器板
