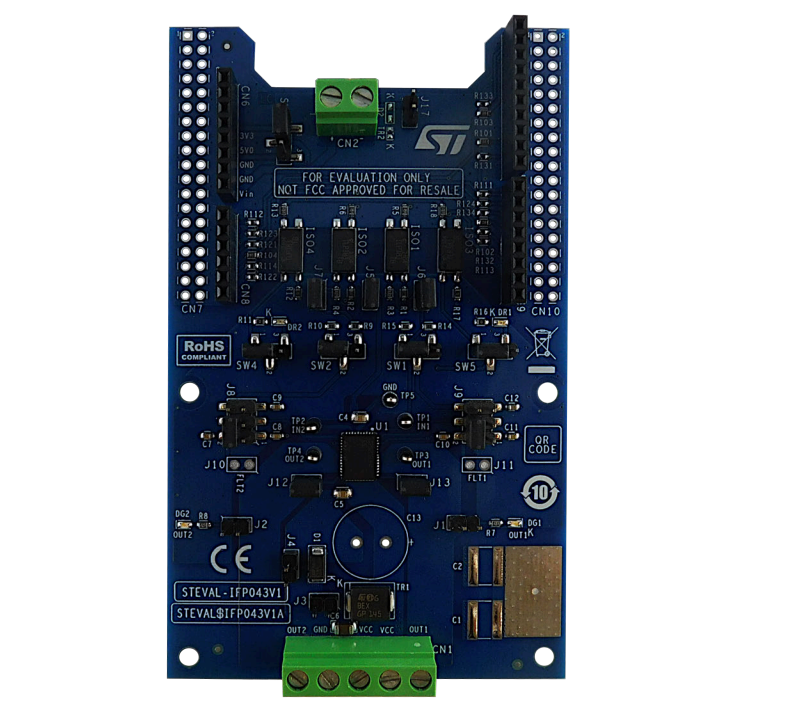

STMicroelectronics STEVAL-IFP043V1扩展板
STMicroelectronics STEVAL-IFP043V1扩展板提供一个强大灵活的环境，用于演示IPS2050H双通道高侧智能电源固态继电器。IPS2050H非常适合用于评估连接2.5A（最大值）工业负载的数字输出模块。
STM STEVAL-IFP043V1扩展板通过5kV光耦合器（由GPIO引脚、Arduino UNO R3（默认配置）和ST morpho（可选，未安装）连接器驱动）与STM32 Nucleo上的微控制器连接。该扩展板可连接NUCLEO-F401RE或NUCOG431RB开发板。最多四个堆叠STEVALIFP043V1扩展板可用于评估系统。例如，具有四个STEVAL-IFP043V1扩展板的系统允许用户评估八通道数字输出模块（每个具有2.5A（最大值））。
特性
- 基于IPS2050H双通道高侧开关，具有以下特性：
- 工作电压范围：高达60V/2.5A
- 低功耗 (RON(MAX)=50mΩ)
- 用于电感负载的快速衰减
- 智能驱动电容负载
- 欠压锁定
- 每通道过载和过热保护
- QFN48L 8mm x 6mm封装
- 应用板工作范围：8V至33V/0A至2.5A
- 扩展工作电压范围（J3开路）：高达60V
- 绿色LED，用于输出开/关状态
- 红色LED，用于每通道诊断（过载和过热）
- 5kV电隔离
- 电源轨反向极性保护
- 兼容STM32 Nucleo开发板
- 配有Arduino UNO R3连接器
- 通过CE认证
- 符合RoHS指令和中国RoHS指令
- 未批准FCC转售
相关产品
STMicroelectronics IPS2050H和IPS2050H-32开关
双通道高侧开关IC，可驱动电容、电阻或电感负载。
布局
