STMicroelectronics STEVAL-ISA184V1评估板
STMicroelectronics STEVAL-ISA184V1评估板尺寸小，BOM最小，效率高，待机功耗低。该板实现了为通用应用开发的隔离式反激双输出（5V/1.2A和12V/0.75A）15W宽范围电源。应用的核心是VIPerPlus系列的VIPer37LD离线高压转换器。该器件是一个高压转换器，巧妙地结合了一个800V坚固的功率MOSFET与PWM电流模式控制。
规范
- 通用输入电源范围：85VAC 至265VAC（频率50Hz至60Hz ）
- 5V/1.2A输出电压1
- 12V/0.75A输出电压2
- 非常紧凑的尺寸
- 待机电源功耗：<40mW（230VAC 时）
- 平均效率：>75%
- EN55022-B类EMI标准
- 符合RoHS指令

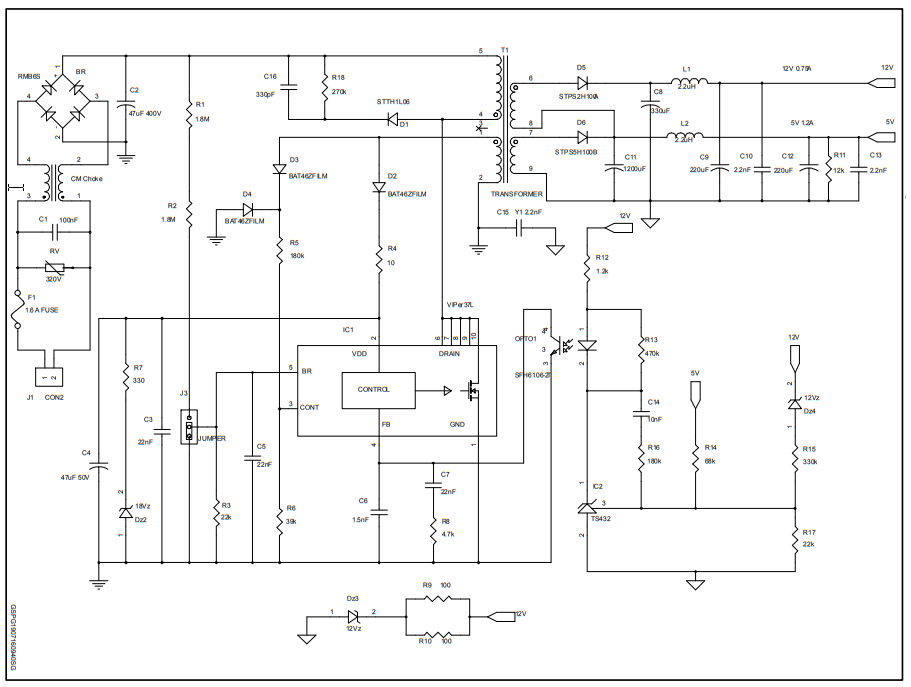

STEVAL-ISA184V1示意图
相关产品
STMicroelectronics VIPer37 固定频率离线转换器
800V 坚固的电源部分、PWM 控制和双重过流 保护。
发布日期: 2017-04-07
| 更新日期: 2022-05-02
