STMicroelectronics STEVAL-ISA189V1评估板
STMicroelectronics STEVAL-ISA189V1评估板基于A6986F5V，A6986F5V可提供高达1.5A电流并可耐受冷起动事件以及宽输入工作电压范围。STEVAL-ISA189V1符合AEC Q100标准，是电池供电汽车系统的理想选择。该评估板具有同步整流特性，可在满负荷和应用紧凑时实现更高效率。可编程至2MHz的高频开关降低了无源器件的成本和尺寸，同时保留在AM频段之外。
特性
- 符合AEC-Q100标准
- 1.5A直流输出电流
- 4V至38V工作输入电压
- 低功耗模式或低噪声模式
- 可编程ISKIP电流
- 轻负载时45μA IQ (LCM VIN = 12V)
- 8μA IQ-SHTDWN
- 可调fSW (250kHz - 2MHz)
- 5V固定输出电压VOUT
- 内置输出电压监控器
- 同步
- 可调软启动时间
- 内部电流限制
- 过压保护
- 输出电压排序
- 峰值电流模式架构
- 180mΩ RDS(on)HS和150mΩ RDS(on)LS
- 热关断
- 符合RoHS指令

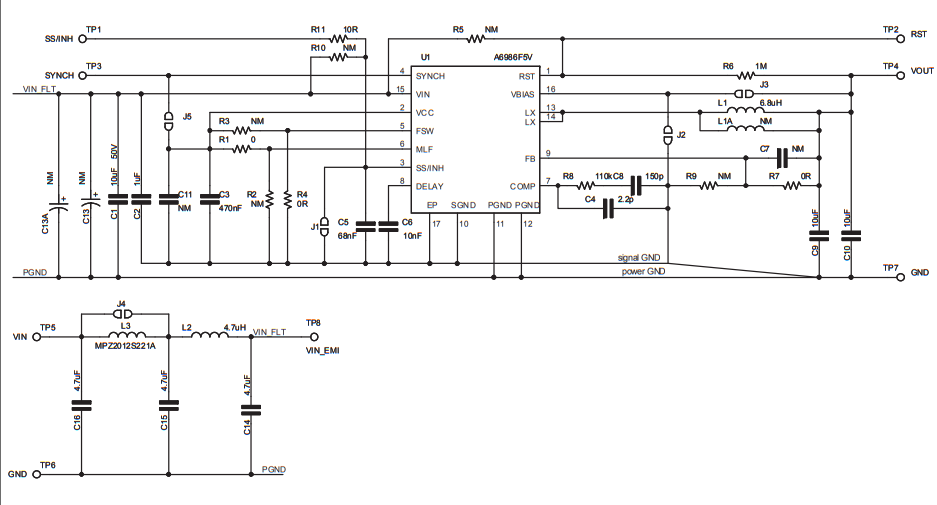

STEVAL-ISA189V1示意图
