STMicroelectronics STEVAL-ISA190V1评估板
STMicroelectronics STEVAL-ISA190V1评估板基于A6986F同步降压开关稳压器。评估板默认设置是在LCM中配置为6V输出电压、500kHz开关频率、高等级ISKIP电流和禁用的转换功能。可更改这些配置以评估不同的应用场景。
特性
- 符合AECQ100要求
- 1.5A直流输出电流
- 4V至38V工作输入电压
- 低功耗模式或低噪声模式
- 可编程ISKIP电流
- 轻负载时30μA IQ（LCM 12V VIN和3.3V VOUT）
- 8μA IQ-SHTDWN
- 可调节fSW (250kHz - 2MHz)
- 输出电压可调范围：0.85V至VIN
- 内置输出电压监控器
- 同步
- 可调软启动时间
- 内部电流限制
- 过压保护
- 输出电压排序
- 峰值电流模式架构
- 180mΩ RDS(on)HS和150mΩ RDS(on)LS
- 热关断
- 符合RoHS指令

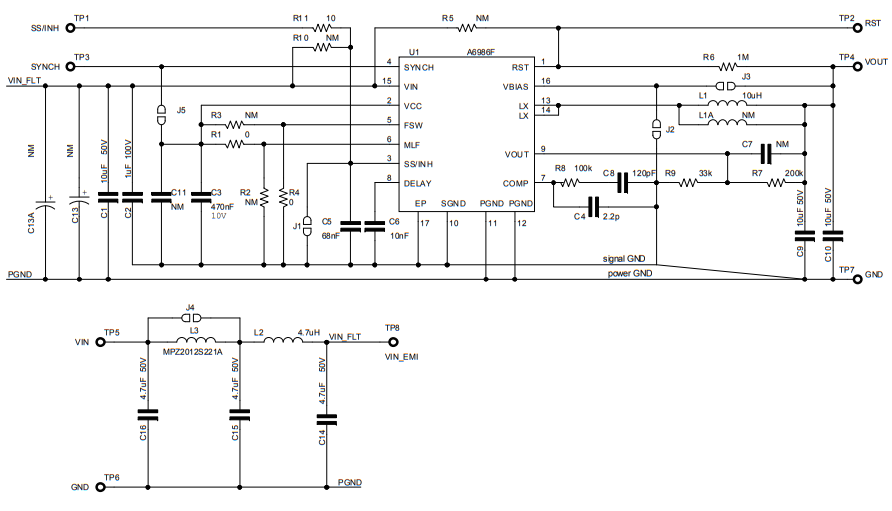

STEVAL-ISA190V1示意图
相关产品
STMicroelectronics 意法半导体 A6986 同步降压开关稳压器
降压型单片式开关稳压器，能提供达 2A 的直流和 30µA 的静态电流。
发布日期: 2016-06-01
| 更新日期: 2022-03-11
