STMicroelectronics STEVAL-ISA197V1评估板

STMicroelectron STEVAL-ISA197V1评估板实现了隔离式反激转换器宽幅电源，设计用于通用型应用。该评估板旨在评估VIPER114LS IC，该IC提供了采用绿色能源管理的智能电源。该板是一款高压转换器，集成了坚固耐用的800V功率MOSFET和PWM电流模式控制功能。该评估板具有可避免磁通失控的脉冲跳跃模式、过载延迟、最大占空比计数器、输入或输出过压以及热关断特性。

STEVAL-ISA197V1评估板具有极少物料清单 (BOM)、高效率、低待机功耗和小尺寸。该评估板采用突发模式工作，可确保空载时的低功耗，并降低平均开关频率以及所有与频率有关的损耗。

特性

  • 实现隔离式反激转换器
  • 集成了800V功率MOSFET和PWM电流模式控制功能
  • 尺寸紧凑
  • 极少BOM
  • 高平均效率
  • EMI：符合EN55022 B级
  • 符合RoHS指令

规范

  • 通用交流主输入电压范围：90VAC至265VAC
  • 通用输入频率范围：50Hz至60Hz
  • 输出电压：12V
  • 输出电流：0.65A
  • 待机电源功耗：<20mW (230VAC)
  • 平均效率：>81%

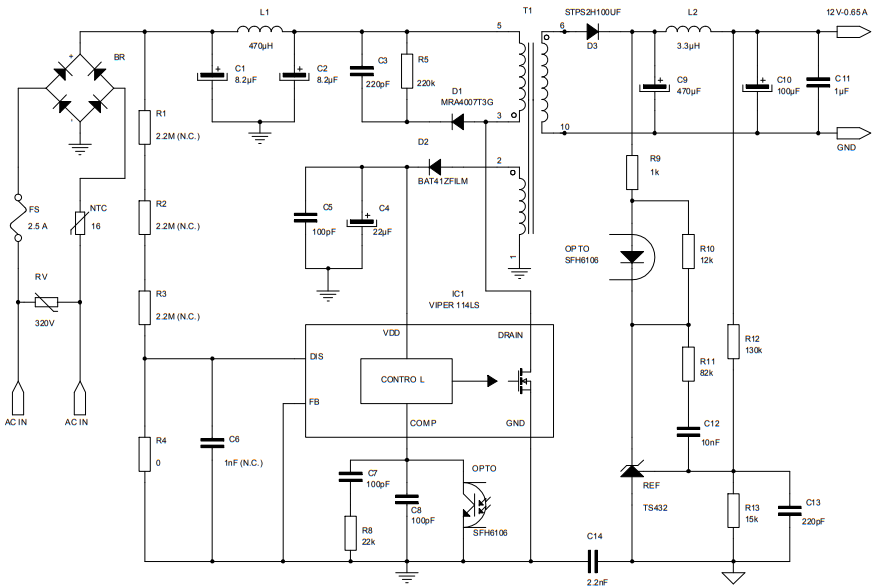

STEVAL-ISA197V1示意图

原理图 - STMicroelectronics STEVAL-ISA197V1评估板
