STMicroelectronics STEVAL-ISA204V1评估板
STMicroelectronics STEVAL-ISA204V1评估板是基于PM8804峰值电流模式控制器的100W 5V/20A有源钳位直流-直流正向转换器。该板能够从42V至56VDC输入中输出，特别适用于电信应用。功率转换级基于由PM8804脉冲宽度调制 (PWM) 控制器管理的有源钳位正向拓扑，具有紧凑高效48V转换器所需的全部集成电路。
特性
- 基于PM8804的直流-直流正向转换器
- 输入电压范围：42V至56VDC
- 开关频率：250kHz
- 峰值效率：>94%
- 开路保护
- 输出
- 100W功率
- 电压：5VDC
- 电流：高达20A
- 符合RoHS指令和WEEE标准

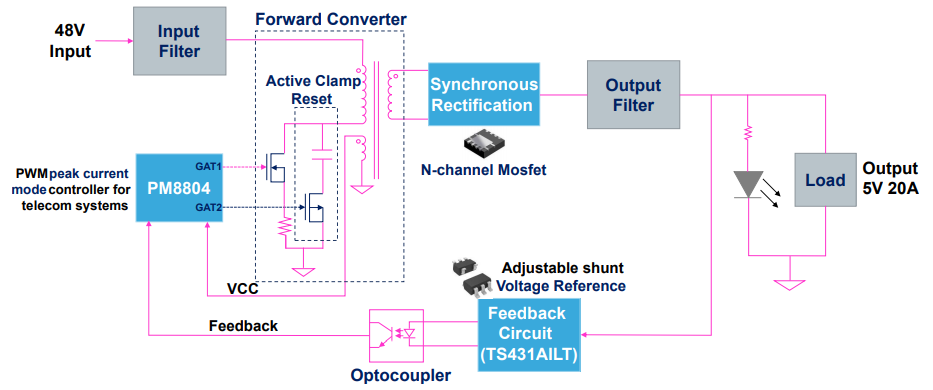

框图
