STMicroelectronics STEVAL-MKI214V1适配器板

STMicroelectronics STEVAL-MKI214V1适配器板设计用于轻松评估LPS33W产品系列中的MEMS器件。该适配器板提供了一种高效的解决方案，用户可以快速在自己的应用中建立系统原型，并直接进行器件评估。STEVAL-MKI214V1适配器板提供完整的LPS33K引脚分配，并可随时与VDD电源线路上所需的去耦电容器配合使用。该适配器板支持STEVAL-MKI1093V3主板，设有高性能32位微控制器，该微控制器在传感器和PC之间起到桥接作用。该主板用于下载图形用户界面或专用软件例程来定制应用。

STEVAL-MKI214V1适配器板可插入标准X-NUCLEO-IKS01A2板、X-NUCLEO-IKS01A1板和X-NUCLEO-IKS01A3板。典型应用包括可穿戴设备、GPS应用、便携式设备高度计和气压计以及气象站设备。

特性

  • 兼容STEVAL-MKI109V3主板
  • 针对标准DIL 24插座的完整LPS33K引脚分配
  • 符合RoHS指令

应用

  • 可穿戴设备
  • GPS应用
  • 用于便携式设备的高度计和气压计
  • 气象站设备

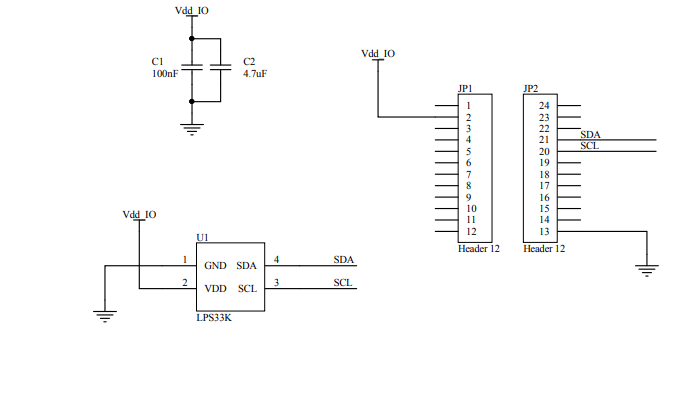

适配器板示意图

原理图 - STMicroelectronics STEVAL-MKI214V1适配器板

相关产品

STMicroelectronics LPS33K MEMS压力传感器

超紧凑型压阻式压力传感器，具有300hPa至1260hPa绝对压力范围。

Learn More关于STMicroelectronics LPS33K MEMS压力传感器 View Products与STMicroelectronics LPS33K MEMS压力传感器相关
