STMicroelectronics STEVAL-SPIN3204评估板

STMicroelectronics STEVAL-SPIN3204评估板是一款三相无刷直流电机驱动器板。该板基于三相无刷直流电机控制器，具有三个半桥栅极驱动器、单分流电阻器电流检测拓扑、和可编程过流保护。该电机控制器系统级封装包括一个STM32F031C6微控制器，可以随时执行6步磁场定向控制 (FOC)。该微控制器还在固件中采用其他高级驱动算法，可通过板USB端口下载到芯片闪存中。该板设计用于帮助用户测试和开发用于电动工具、家用电器、风扇和泵等应用的电机控制设计。该板是一个灵活的评估平台，可在外部带传感器和无传感器位置反馈数据方法之间切换。

特性

  • 输入电压：7V至45V
  • 输出电流高达15ARMS
  • 基于STD140N6F7 MOSFET的功率级
  • 嵌入式3.3V降压稳压器
  • 内置12V LDO稳压器
  • 单分流电流检测
  • 数字霍尔传感器和编码器输入
  • 过流比较器
  • 总线电压检测
  • 嵌入式ST-LINK/V2-1
  • 用户接口简单，带按钮和微调
  • 符合RoHS指令和WEEE标准

应用

  • 电池供电型电动工具
  • 家用电器
  • 泵和风扇
  • 工业自动化

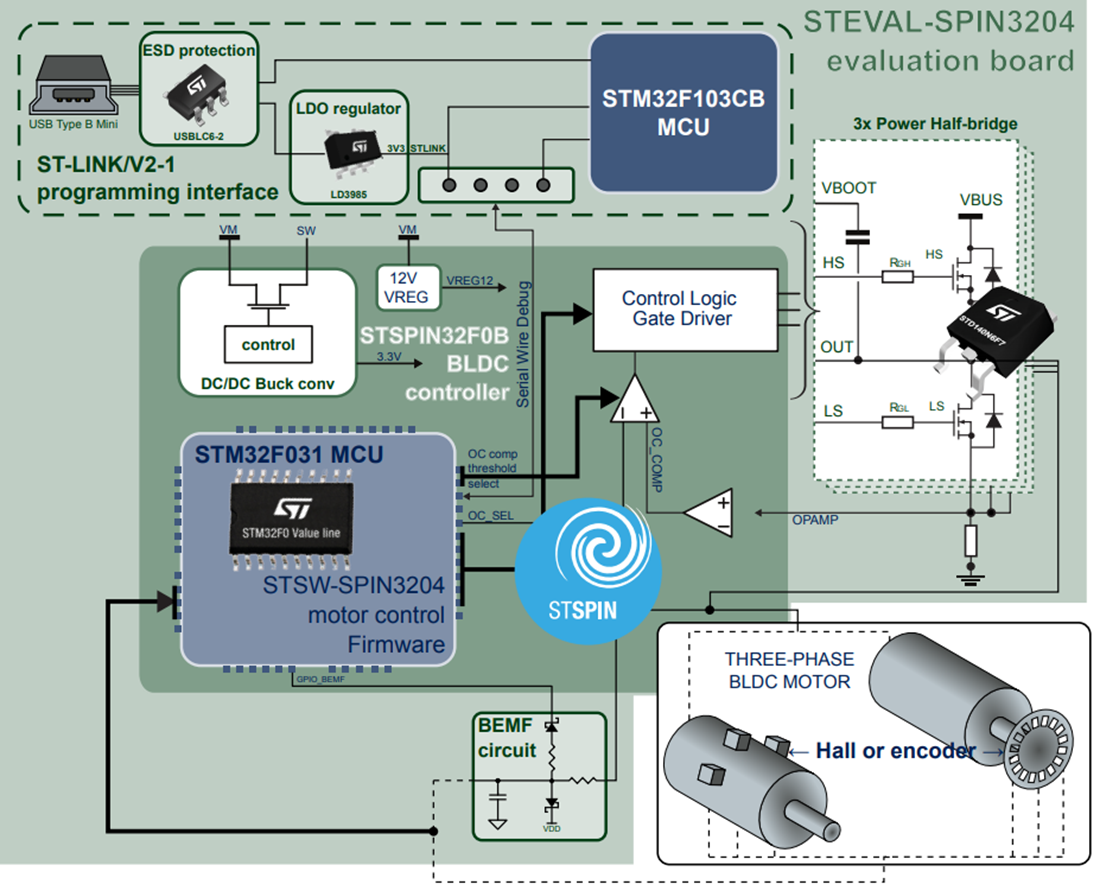

框图

框图 - STMicroelectronics STEVAL-SPIN3204评估板
