STMicroelectronics STEVAL-VP12201B评估板
STMicroelectronics STEVAL-VP12201B评估板采用基于VIPER122高压转换器的15V/220mA降压转换器。VIPER122转换器的固定工作频率为60kHz，具有频率抖动特性，符合电磁干扰标准。该评估板具有尺寸小、BOM数量少、效率高、待机功耗低等特性，并可实现精确的线路和负载调节。STEVAL-VP12201B评估板提供Burst Mode操作，可在空载条件下实现低功耗，并降低平均开关频率，以最大限度地降低与频率相关的所有损耗。
特性
- 采用15V/220mA降压转换器
- 基于VIPER122高压转换器
- 尺寸紧凑
- 极少BOM
- 低待机消耗
- 在整个输入和输出范围内具有精确的线路和负载消耗
- 采用Burst Mode工作模式
- 即使使用较小的EMI滤波器，也能满足IEC55022 B类传导EMI要求
规范
- 频率范围：50Hz至60Hz
- 通用输入电源电压范围：85VAC至265VAC
- 输出电压：15V
- 输出电流：200mA
- 待机电源功耗：230VAC下低于30mW
- 平均效率：低于77%

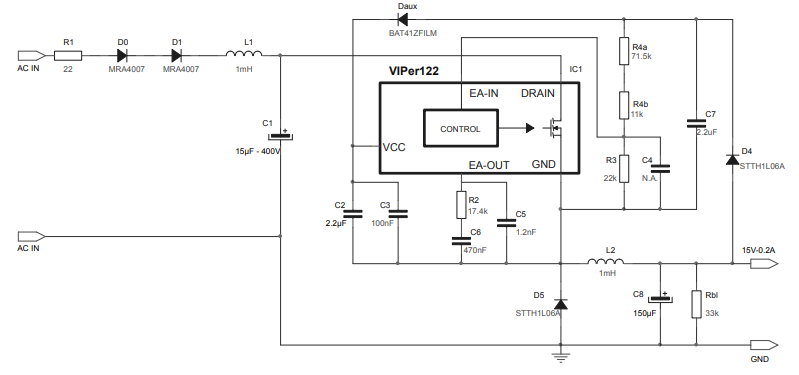

电路原理图

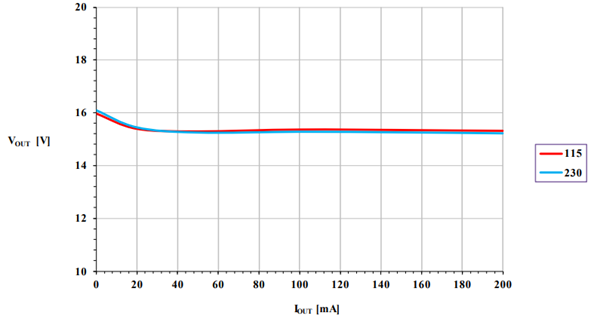

性能图
查看VIPER122高压转换器
STMicroelectronics VIPER122高压转换器
将730V加固型功率MOSFET与PWM控制相结合。
