STMicroelectronics STEVAL-LLL012V1智能LED驱动器参考设计

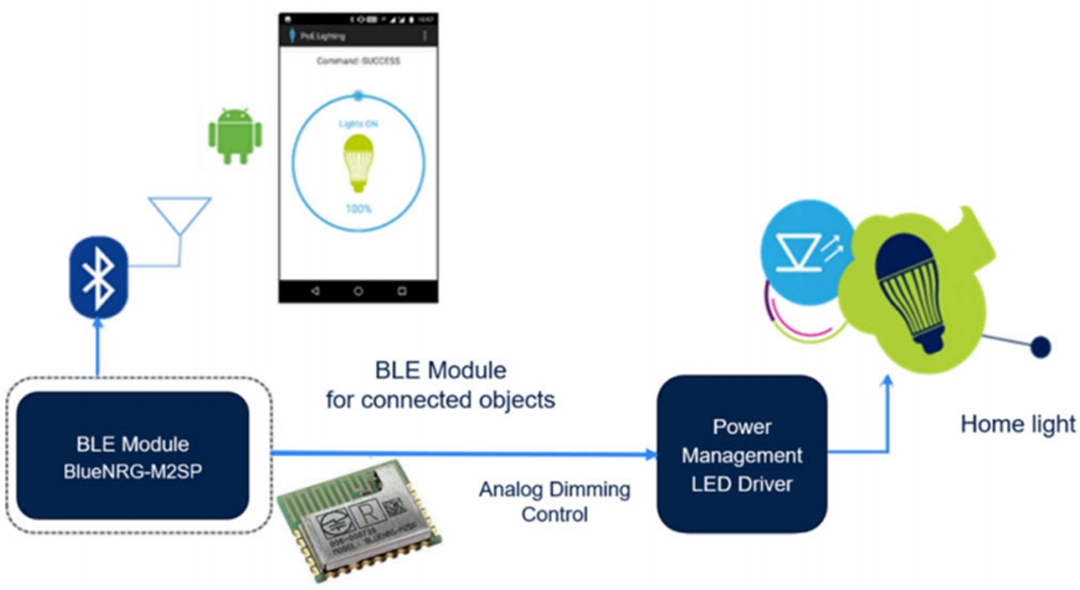

STMicroelectronics STEVAL-LLL012V1智能LED驱动器参考设计提供一个完整的示例电路，用于使用BLUETOOTH®低功耗连接的联网照明。STEVAL-LLL012V1基于HVLED001B高功率因数反激式控制器，它是一款增强型峰值电流模式控制器，能够控制高功率因数 (HPF) 反激或降压-升压。连接由 BLUENRG-M2SP低功耗蓝牙模块提供。

STMicroelectronics STEVAL-LLL012V1参考设计由电源板和连接板组成。

该电源板是一款单级LED驱动器电路，具有高功率因数 (HPF) 和低总谐波失真 (THD)，符合智能家居照明应用的LED电源规范。

在一次侧，HVLED001B控制器管理交流-直流HPF反激式转换器。一次侧调节和光耦合器控制独立应用在芯片上，均可实现精确调节，而且在空载条件下待机功耗极低。该转换器的最大功率输出为35W。该电源板可驱动0.7A LED（24V至48V范围）以及通用输入范围（90V至265V_AC），具有极高功率因数和极低输入电流失真。电源待机功耗小于500mW。该电源板还为连接板（通过J12连接）和公共GND（J12引脚4）提供3.3V电源电压（J12引脚4）。

该连接板设有BLUENRG-M2SP蓝色模块，可让用户使用智能手机控制启用/禁用状态（J12引脚3）和PWM调光（J12引脚2）信号。

特性

35W LED驱动器，具有高功率因数 (HPF) 反激式和恒流 (CC) 二次调节
通过BLE进行无线连接
ST BLE Mesh移动应用程序支持
STSW-LLL012FW软件支持
接受远程开/关和PWM调光命令（10%至100%）
LED电流：0.7A
LED电压：24V至48V
THD：<15%
PF>0.95（满负载时），用于宽范围输入
效率：>90%
待机功耗：<0.5W
开路和短路保护

关键元器件
- HVLED001B高功率因数反激式控制器
- BLUENRG-M2SP蓝牙低功耗模块
- LF33ABDT-TR LDO稳压器
- STD10LN80K5 MDmesh™ K5 功率MOSFET
- STF10LN80K5 MDmesh™ K5 功率MOSFET
- TL431 电压基准
- TSM1012 电压和电流控制器
- TSX561 CMOS运算放大器
- STTH803高频二次侧整流器
- STPS1H100A肖特基整流器
- STTH108A超快整流器

STSW-LLL012FW软件

STMicroelectronics STSW-LLL012FW软件设计用于通过STEVAL-LLL012V1智能LED驱动器参考设计，在基于BLE网状网络的智能家居场景中控制LED照明。STSW-LLL012FW软件可通过单个Android或iOS手机设备以及ST BLE Mesh移动应用程序实现远程调光和开/关控制。该软件可用于测试BLUENRG-M2SP连接和HVLED001B LED电源控制功能或开发定制解决方案。

专门设计用于支持智能家居LED照明应用，在BLUENRG-M2SP无线模块上运行
BLE无线网状网络功能，用于远程控制多个节点
LED开/关和调光控制功能，支持ST BLE Mesh Android版或iOS版移动应用程序
1%调光分辨率和开/关控制

STSW-LLL012FW软件可从STMicroelectronics网站免费下载，其许可证条款对开发人员非常友好。

从STMicroelectronics网站下载STSW-LLL012FW软件

ST BLE Mesh应用程序

通过STMicroelectronics Android版和iOS版ST BLE Mesh应用程序，用户可以创建符合Bluetooth Mesh Profile的移动应用程序。这些应用程序可用于预配、配置和控制BLE Mesh网络中的多个兼容Bluetooth Mesh Profile的设备，用于物联网 (IoT) 解决方案。Google Play和iTunes商店提供基于STBLEMesh SDK的预编译、即用型应用程序，方便快速评估。
