STMicroelectronics STEVAL-MKI211V1K 3D加速度计传感器套件
STMicroelectronics STEVAL-MKI211V1K 3D加速度计传感器套件是一款基于LIS25BA 3D加速度计传感器的用户友好型评估板。iNemo惯性模块套件包括一个用于LIS25BA加速度计的主机板和一个使其能够搭配STEVAL-MKI109V3主板使用的简单适配器板 (STEVAL-MKIGIBV2)。
LIS25BA 传感器精确焊接在电路板的中心，并提供双面胶，方便用户将该板安装在用于振动分析的设备上。或者，通过PCB每个角上的孔安装该板。
STEVAL-MKIGIBV2可插入标准DIL 24插槽。该3D加速度计传感器套件提供完整的LIS25BA引脚分配，并可随时与VDD电源线路上所需的去耦电容器配合使用。
STEVAL-MKI109V3主板包含一个高性能32位微控制器，用作传感器和PC（运行免费Unico GUI图形用户接口或定制应用的专用软件例程）之间的桥接器。
特性
- 预安装的LIS25BA加速度计
- 满量程：±3.85g
- TDM从接口
- 低噪声
- 16位数据输出
- 2.5mmx3.0mm紧凑型LGA-14封装
- 该板针对标准DIL 24插槽的完整IIS3DWB引脚分配
- 完全兼容STEVAL-MKI109V3主板
- 包含双面，方便安装在待测 设备上
- 符合RoHS指令和WEEE标准
应用
- 振动监测
- 条件监测
STEVAL-MKI211V1K示意图

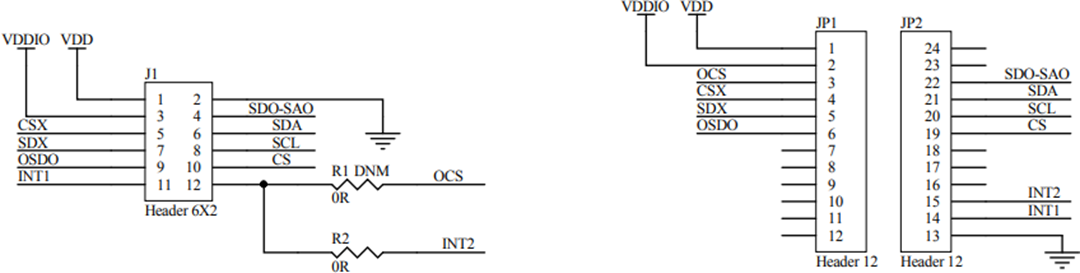

STEVAL-MKIGIBV2示意图
适用产品
STMicroelectronics LIS25BA MEMS数字输出运动传感器
低噪声高带宽三轴数字加速计，有一个专用TDM接口。
