STMicroelectronics STEVAL-TTM001V1评估套件
STMicroelectronics STEVAL-TTM001V1评估套件用于演示典型汽车低压（汽车电池高达48V）、大电流电机控制应用中的汽车级100V STripFET F7系列功率MOSFET和L9907 BLDC电机驱动器IC。
STEVAL-TTM001V1评估套件包括一个基于l9907三相栅极驱动器的驱动器板、一个配有36 个STH315N10F7功率MOSFET（采用H2PAK-6 封装）的电源板、一个电流检测板和一个大容量电容器板。它们共同组成用于5kW低电压大电流逆变器的演示电路，用于汽车电机控制。
该驱动器板还包括用于连接任何兼容ST电机控制板（不含）的ST电机控制连接器，以及用于监控和保护、电机位置反馈信息的各种其他连接器和跳线以及辅助电源。
特性
- 低电压、大电流逆变器套件，具有以下板（单独不可用）：
- 电源板
- 绝缘金属基板 (IS)，用于高效冷却
- 36个STH315N10F7功率MOSFET，采用H2PAK-6（6开关）封装
- 去耦栅极电阻 (2.2Ω)
- 三分流电阻器，接地用于电流感测（可选）
- 3个NTC热敏电阻器，用于热保护
- 具有以下特性的驱动器板：
- 基于L9907三相栅极驱动器（符合AEC-Q100标准）
- 34引脚电机控制连接器
- 通过SPI进行全面诊断
- 电流检测放大器
- 过压、欠压和过流，具有VDS下降监控、过热和关断功能
- 可编程栅极电流能力
- 大容量电容板
- 电流检测板

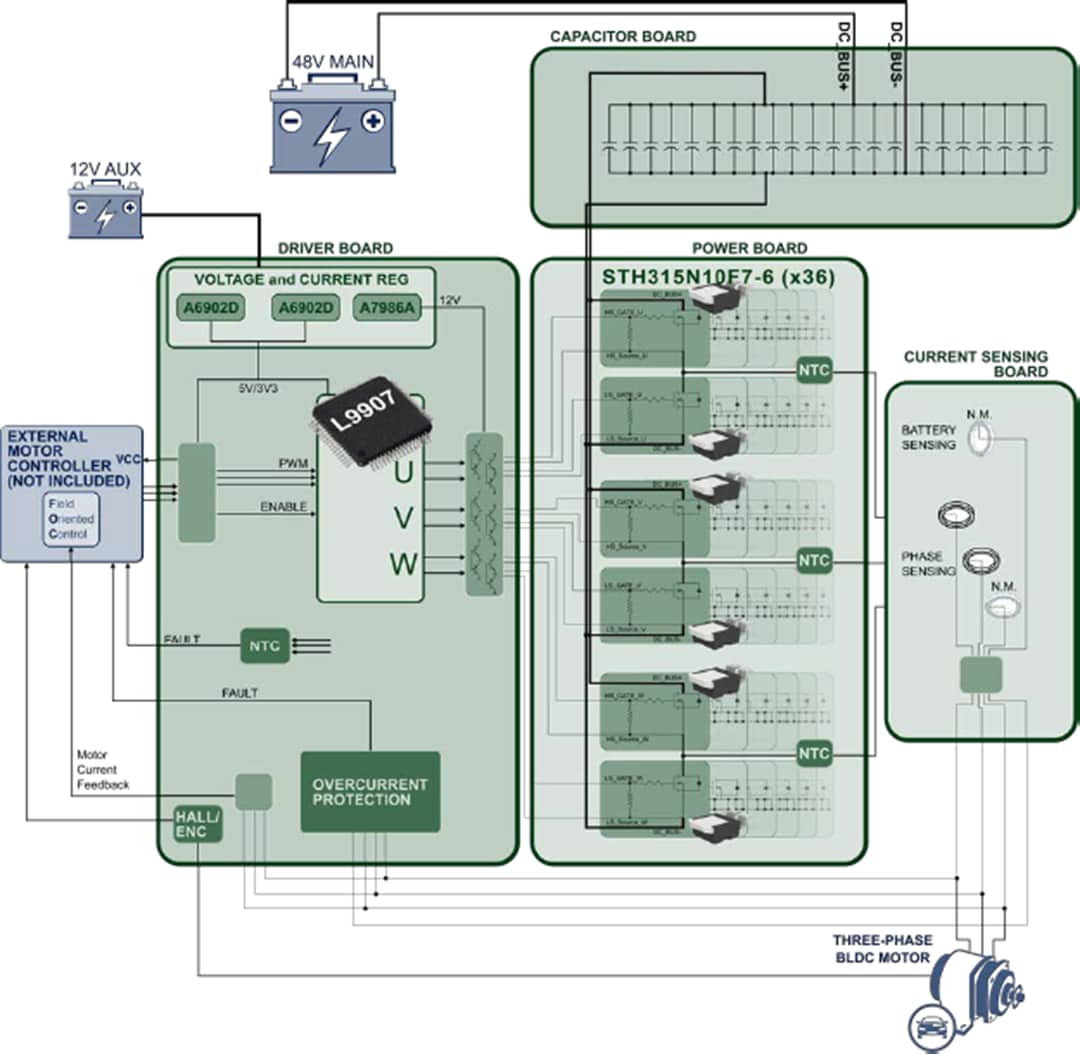

框图
支持的器件
STMicroelectronics STripFET™ F7 Power MOSFETs
Enhanced trench-gate structure with fast and efficient switching for simplified designs.
STMicroelectronics L9907汽车用FET驱动器
可驱动用于三相BLDC电机应用的所有PowerMOS晶体管的智能电源器件。
