STMicroelectronics STGAP2SICS单通道栅极驱动器

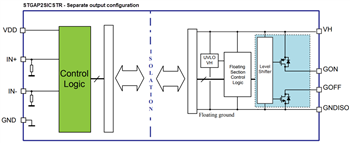

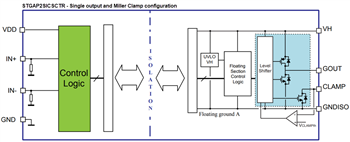

STMicroelectronics STGAP2SICS单通道栅极驱动器是单通道栅极驱动器，在栅极驱动通道、低电压控制和接口电路之间提供电流隔离。该栅极驱动器具有4A电流能力和轨到轨输出，因此适合用于中等功率和大功率应用，例如工业应用中的电源转换和电机驱动器逆变器。该器件有两种不同配置可选。借助独立输出引脚 (STGAP2SICSTR) 的配置，用户可通过专用栅极电阻分别优化导通和关断。该配置具有单输出引脚和米勒钳位功能 (STGAP2SICSCTR)，可防止半桥拓扑中快速换向时的栅极尖峰。两种配置均为外部元件提供较高的灵活性，降低物料清单成本。

STMicroelectronics STGAP2SICS集成了保护功能：UVLO（值针对SiC MOSFET和热关断进行了优化），有助于设计高度可靠的系统。双输入引脚支持选择信号极性控制和实施HW互锁保护，可在控制器发生故障时避免交叉传导。输入至输出传播延迟小于75ns，可提供较高的PWM控制精度。可提供待机模式，降低空闲功耗。
