STMicroelectronics STPW12可编程电子断路器
STMicroelectronics STPW12适用于12V总线的可编程电子断路器是一款集成式电子断路器，优化用于监控输入功率。如果功耗超过编程限制，则该控制器与所有电源轨串联连接，以断开其输出上的电子电路。在这种情况下，该器件会自动打开集成电源开关并断开负载。STPW12电子断路器具有如下特性：热关断、欠压闭锁、可调节功率限制、实时输入功率检测和PWM模式。典型应用包括白色家电、消费类电子产品、工业、空调、用户界面和风扇电机控制。
STPW12电压控制器的保护干预通过故障引脚上的信号传送到电路板监控电路。该控制器包括一个监控引脚，可为用户提供有关监控功率的连续信息。 该器件可通过专用引脚启用/禁用，并可实现直接PWM模式从而为PWM引脚提供外部信号。
特性
- 实时输入功率检测
- 输入电压范围：10.5V至18V
- 连续电流：1.5A（典型值）
- P通道导通电阻：50mΩ（典型值）
- 功率限制精度：3%（典型值）
- 工作结温：−40°C至125°C
- 欠压闭锁
- 热关断
- 使能功能
- 短路电流限制
- 可编程功率限制屏蔽时间
- 可编程自动重试延迟
- 可调节功率限制
- PWM模式
- 采用power SO8封装
- 简化了UL合规性和认证
应用
- 白色家电
- 消费类电子产品
- 工业
- 空调
- 用户界面
- 风扇电机控制

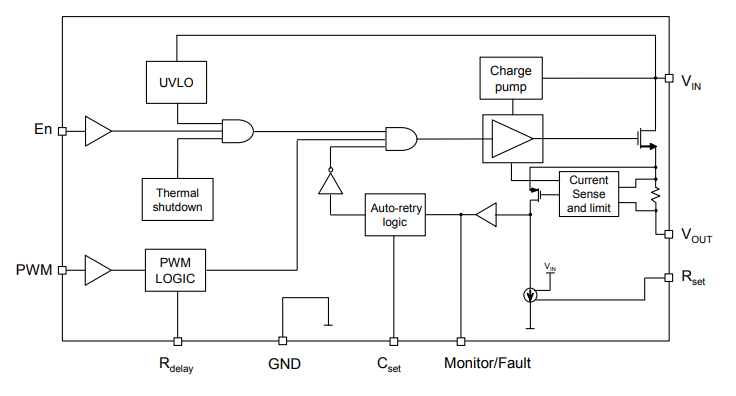

STPW12电子断路器框图
STPW12电子断路器应用电路
STMicroelectronics和KEMET热插拔电子电源管理和保护解决方案
发布日期: 2018-06-27
| 更新日期: 2023-02-10
