STMicroelectronics STSPIN820步进电机驱动器
STMicroelectronics STSPIN820步进电机驱动器集成了控制逻辑和低RDSon功率级，采用小型QFN 4 x 4mm封装。STSPIN820步进电机驱动器的集成控制器实现了具有固定关断时间的PWM电流控制，以及1/256步长的微步进分辨率。该步进电机驱动器可强制进入低功耗状态，并具有过流、过热和短路保护等保护功能。典型应用包括3D打印机、医疗设备、POS机、机器人技术、工业2D打印机以及纺织和缝纫机。
特性
- 工作电压：7V至45V
- 最大输出电流：1.5 Arms
- RDSon HS + LS = 1Ω（典型值）
- 微步进达1/256步
- 带可编程关闭时间的电流控制
- 基于外部分流电阻的电流检测
- 完整保护功能
- 非耗散过流保护
- 短路保护
- 欠压锁定
- 热关断
- 待机功耗低
应用
- 3D打印机
- 医疗设备
- 工业2D打印机
- 织布机和缝纫机
- 闭路电视、安防和半球摄像机
- ATM和现金处理机器
- 办公室和家居自动化
- POS机
- 机器人技术
STSPIN电子书

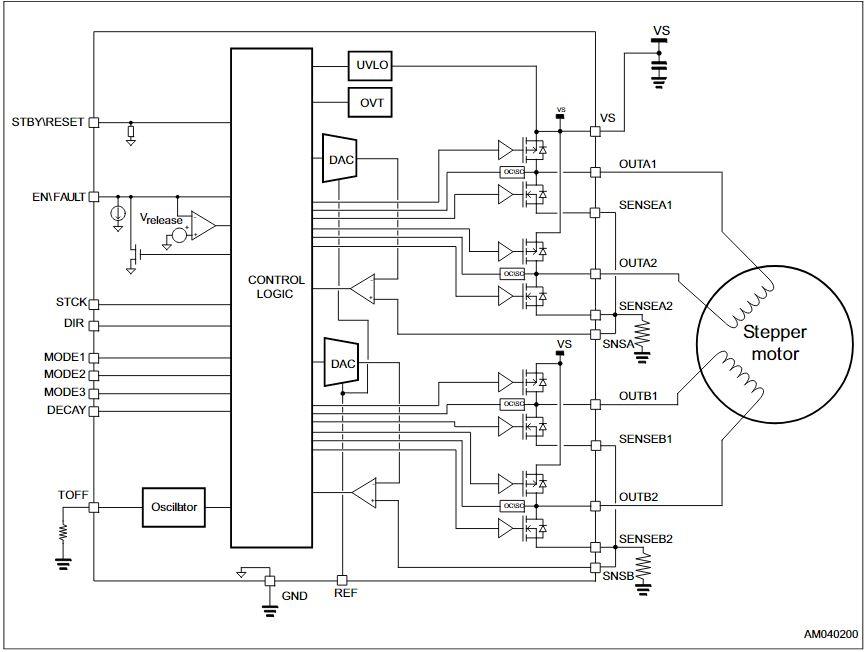

STSPIN820框图
评估工具
STMicroelectronics EVALSP820-XS评估板
简单易用的紧凑型评估板，用于STSPIN820步进电机驱动器。
STMicroelectronics X-NUCLEO-IHM14A1电机驱动器扩展板
用于评估用于步进电机的STSPIN820单片驱动器。
发布日期: 2017-11-27
| 更新日期: 2022-06-23
