STMicroelectronics STSPIN840直流电机驱动器
STMicroelectronics STSPIN840直流电机驱动器是一款紧凑型有刷直流电机，用于同时驱动两个双向有刷直流电机。STSPIN840采用4mm x 4mm QFN封装，具有控制逻辑和完全受保护的低RDS(ON) 双路全桥功率级。由于采用专用的并行输入引脚，因此可以启用并行模式功能，将器件转换为等效且功能更强大的单路全桥，从而在500mΩ等效HS + LS RDS(ON) 时提供高达3Arms的电流。STSPIN840集成的两个独立PWM电流控制器（每路全桥一个）基于用户可设定的参考电压和关断时间值。
特性
- 工作电压：7V至45V
- 最大输出电流：1.5Arms
- RDSon HS + LS = 1Ω（典型值）
- 带可调关断时间的电流控制
- 基于外部分流电阻的电流检测
- 全面的保护特性
- 非耗散过流保护
- 短路保护
- 欠压锁定
- 热关断
- 并行工作模式可实现单路全桥配置，输出IRMS = 3Arms，RDS(ON) HS + LS = 500mΩ（典型值）。
- 低待机电流消耗
应用
- 工业自动化和服务机器人
- 医疗和保健
- ATM和现金处理机
- 舞台照明
- 热敏打印机
- 织布机和缝纫机
- 自动售货机
- 办公和家居自动化
评估工具
STMicroelectronics X-NUCLEO-IHM15A1直流电机驱动器扩展板
简单易用的解决方案，用于实施紧凑型电机驱动器应用。

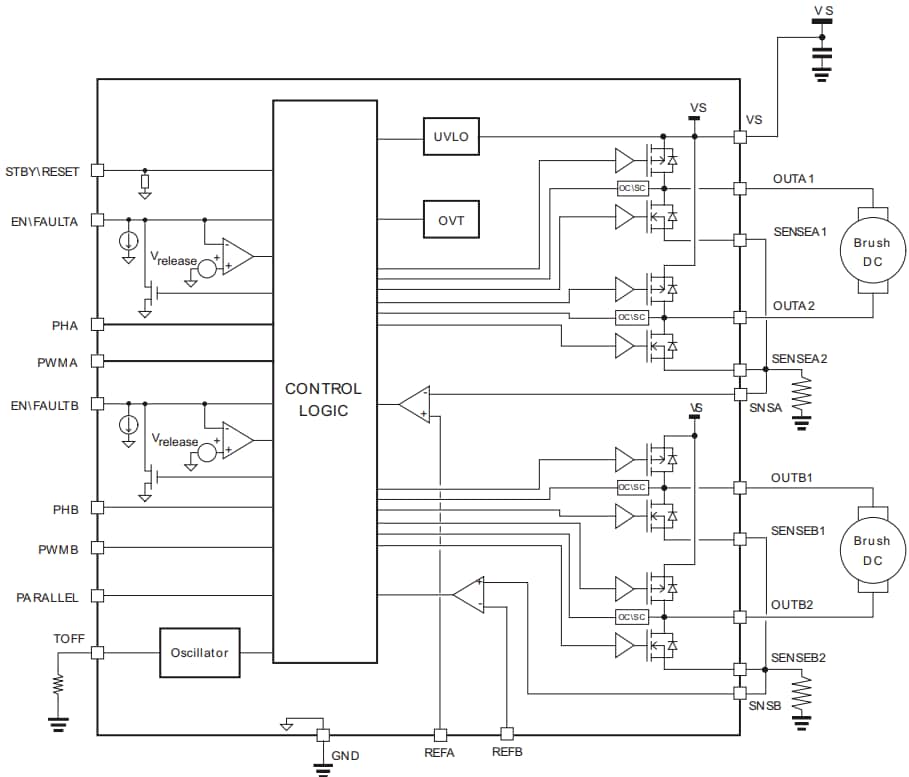

框图
