STMicroelectronics TSB511/TSB512/TSB514 6MHz运算放大器
STMicroelectronics TSB511、TSB512和TSB514 6MHz运算放大器（运放）具有轨到轨输入和输出，保证在2.7V至36V单电源下工作。它还可在 ± 1.35V至±18V双电源下工作。这些放大器具有宽电源电压范围和宽带宽的优势。
STMicroelectronics TSB511、TSB512和TSB514运算放大器具有宽带宽、转换率、低噪声和轨到轨功能，因此适合用于各种应用。这些应用包括滤波器、电源/电机控制、执行器驱动、霍尔效应传感器、应变计和电阻传感器。
特性
- 轨到轨输入和输出
- 低失调电压：1.5mV（最大值）
- 宽电源电压范围：2.7V至36V
- 增益带宽乘积：6MHz
- 压摆率：3V/µs
- 低噪声：12nV/√Hz
- 集成EMI滤波器
- 2kV HBM ESD容限
- 扩展温度范围：-40°C至125°C
- 可提供汽车级版本
应用
- 高侧和低侧电流检测
- 霍尔效应传感器
- 测试与测量设备
- 电机控制
- 工业过程控制
- 压力传感器

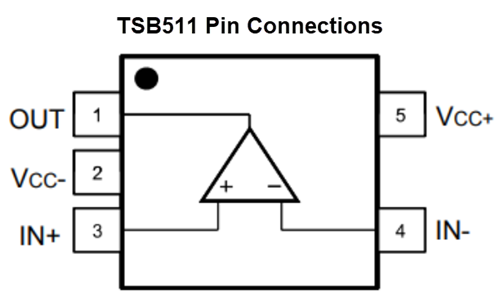

引脚连接
