STMicroelectronics TSC201x双向电流检测放大器
STMicroelectronics TSC201x双向电流检测放大器经过设计，可通过分流电阻器在-20V至+70V的宽共模电压范围内检测电流。该高压双向电流检测放大器的放大器增益为100V/V。TSC201x可检测低至10mV满量程的极低压差，从而最大限度地减小测量误差。该器件可用于精密电流测量、过流保护、电流监控和反馈环路等功能。
STMicroelectronics TSC201x双向电流检测放大器采用SO8和MiniSO8封装。后缀为YDT或YST的零件编号符合AEC-Q100 汽车应用类标准。
特性
- 宽共模电压范围：-20V至+70V
- 失调电压：±200µV（最大值）
- 电源电压：2.7V至5.5V
- 提供不同增益
- TSC2010：20V/V
- TSC2011：60V/V
- TSC2012：100V/V
- 增益误差：0.3%（最大值）
- 失调漂移：5µV/°C（最大值）
- 关断模式下静态电流：20μA
- 可提供符合AEC-Q100标准的选项
- SO8和MiniSO8封装
应用
- 高侧电流检测
- 低侧电流检测
- 数据采集和仪器仪表
- 测试与测量设备
- 工业过程控制
- 电机控制
- 电磁阀控制
框图

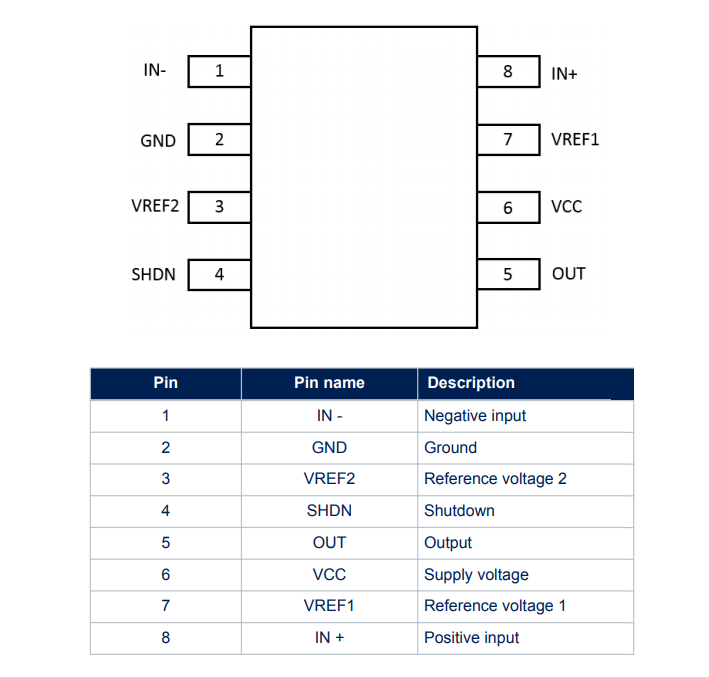

引脚配置
视频
