STMicroelectronics ULN200x/ULN200xA七路达林顿阵列

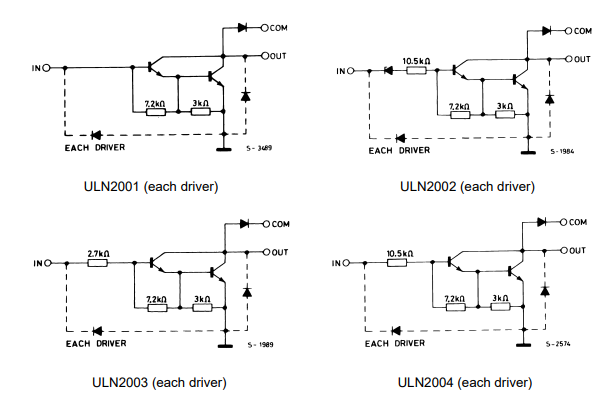

STMicroelectronics ULN200x/ULN200xA七路达林顿阵列具有高电压、大电流，包含七个带共发射极的集电极开路达林顿对。ULN200x和ULN200xA上的每个通道的额定电流为500mA，可承受600mA峰值电流。STM ULN200x/ULN200xA阵列内含抑制二极管，用于驱动电感负载，输入引脚和输出引脚相对，简化了电路板布局。

ULN200x版本可连接所有常见逻辑系列：ULN2001（通用、DTL、TTL、PMOS、CMOS）；ULN2002（14-25V PMOS）；ULN2003（5V TTL、CMOS）；ULN2004（6-15V CMOS、PMOS）。这些多功能七路达林顿阵列可用于驱动各种负载，包括螺线管、继电器直流电机、LED显示器、白炽灯、热印头、大功率缓冲器。

ULN2001A/2002A/2003A和2004A采用16引脚DIP封装，具有铜引线框架，可降低热阻。ULN2003还可采用TSSOP16封装，可以减小应用空间。
