STMicroelectronics VIPer17反激式转换器开关稳压器
STMicroelectronics VIPer17反激式转换器开关稳压器是一款高压离线转换器，具有800V抗雪崩电源部分。这些开关稳压器具有PWM控制、双重过流保护、过压保护、磁滞热保护、软启动及故障消除后的自动安全重启等特性。
具有突发模式，功耗非常低，符合待机模式节能规则。先进的频率抖动性能降低了EMI滤波器成本。掉电功能可以在整流输入电压低于规定的系统正常运行最小电压时保护开关模式电源。高压启动电路嵌入器件中。
特性
- 800V抗雪崩电源部分
- PWM运行模式可进行频率抖动以降低EMI
- 工作频率：60kHz（L型）和115kHz（H型）
- 待机功耗：<50mW（265VAC时）
- 通过可调节设置点限制电流
- 可调节精密过压保护
- 板载软启动
- 故障过后自动安全重启
- 磁滞热关断
应用
- PDA、摄像机、剃须刀、移动电话和视频游戏机适配器
- 辅助电源，用于LCD/PDP电视、显示器、音频系统、计算机、工业系统、LED驱动器、No el-cap LED驱动器
- 用于机顶盒、DVD播放器与刻录机、白色家电的SMPS

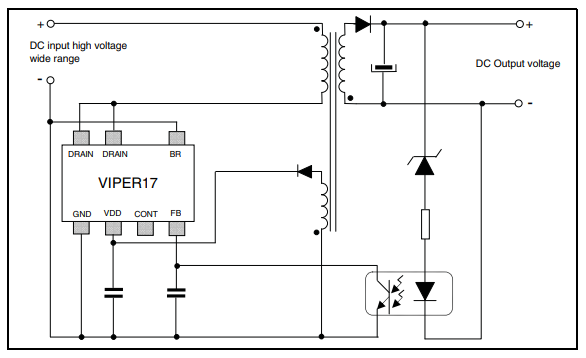

VIPer17典型拓扑结构

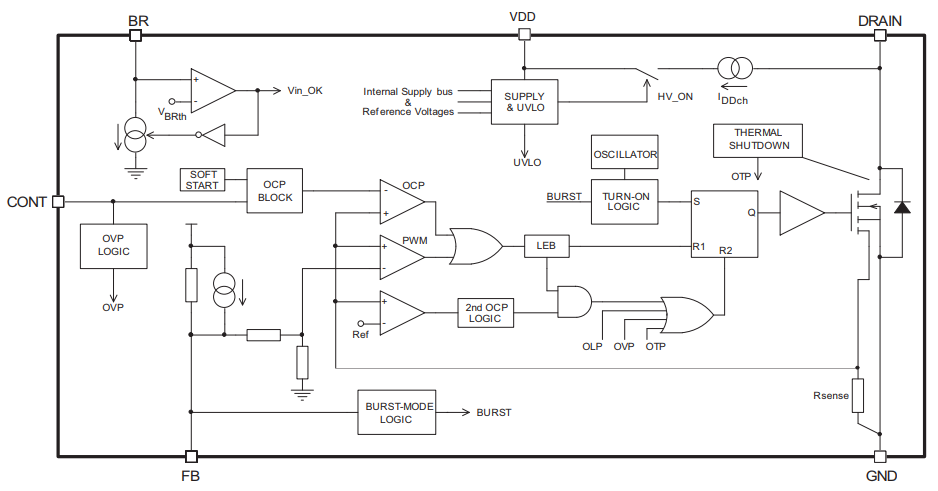

VIPer17框图
