STMicroelectronics VL53L7CH飞行时间 (ToF) 传感器

STMicroelectronics VL53L7CH飞行时间 (ToF) 传感器是一款8x8（64区）多区域传感器，具有超宽90°对角线视场 (FoV)。该传感器为需要ToF传感器多区域原始数据的AI应用提供紧凑归一化直方图 (CNH) 创新数据输出。在每个区域测量的红外信号通过每个直方图分区作为原始数据发送给主机。VL53L7CH ToF传感器允许用户修改高达128分区的直方图分辨率并定义分区宽度。该传感器具有高达60Hz采样率、每个区2cm至350cm测距范围以及连续或自主工作测距模式。VL53L7CH ToF传感器的工作电压可为1.8V、3.3V或2.8V_IOVDD，也可以采用3.3V或 2.8V_AVDD 搭配1.8V_IOVDD 的组合形式。

VL53L7CH ToF传感器与 VL53L8CH驱动器兼容，与VL53L5CX和VL53L7CX引脚对引脚兼容。该传感器采用光学LGA16封装，尺寸为6.4mm x 3mm x 1.6mm。VL53L7CH ToF传感器用于咖啡机和饮料分配器的杯缘检测以及智能楼宇的人数统计。其他应用包括用于机器人和真空吸尘器的地面感测、手势运动和手势识别。

特性

用于人工智能的紧凑型归一化直方图（CNH）数据输出：
- 多区域数据输出，多达64个独立区域
- 直方图输出，每个BIN均配有信号计数
- 高达128 BIN直方图可编程尺寸
- 最小区间宽度低至37mm
- 最大频率可高达30Hz（借助^I2C）
- 每个区的报告环境IR光强度
- 可提供所有飞行时间 (ToF) 处理数据（距离、信号幅度和反射率）
超宽视场 (FoV)：
- 60° x 60° 形视场 (90°对角线)
- 自主低功耗模式，具有可编程中断阈值，可唤醒主机
- 测距：高达350cm
- 每个区域运动指示灯，用于显示目标是否移动
高度可配置的CNH可满足用户期望：
- 15Hz时64个区域分18个BIN
- 15Hz时32个区域为36个BIN
- 25Hz时16个区域分48个BIN

易于集成
- 单一回流焊元件
- 1.8V、3.3V或2.8V_IOVDD，也可采用3.3V或 2.8V_AVDD搭配 1.8V_IOVDD的组合形式
- 兼容各种玻璃罩材料。
- 驱动器与VL53L8CH兼容
- 引脚对引脚兼容VL53L5CX和VL53L7CX

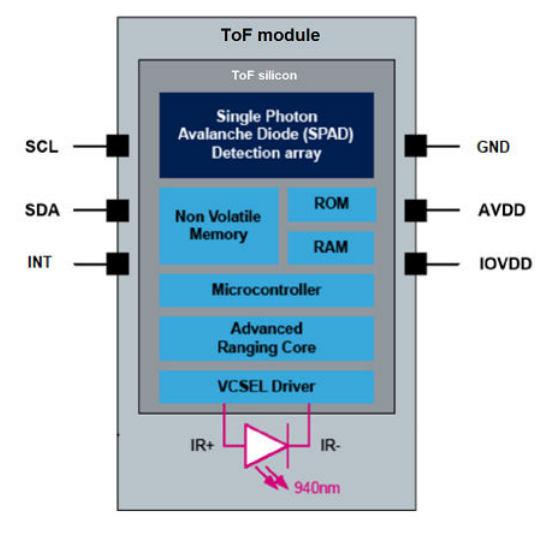

完全集成的微型模块：
- 940nm不可见光垂直腔面发射激光器 (VCSEL)
- 发射器和接收器上扩散光学元件 (DOE)，支持方形FoV
- 接收单光子雪崩二极管 (SPAD) 阵列
- 运行固件的低功耗微控制器
- 尺寸：6.4mm x 3mm x 1.6mm
