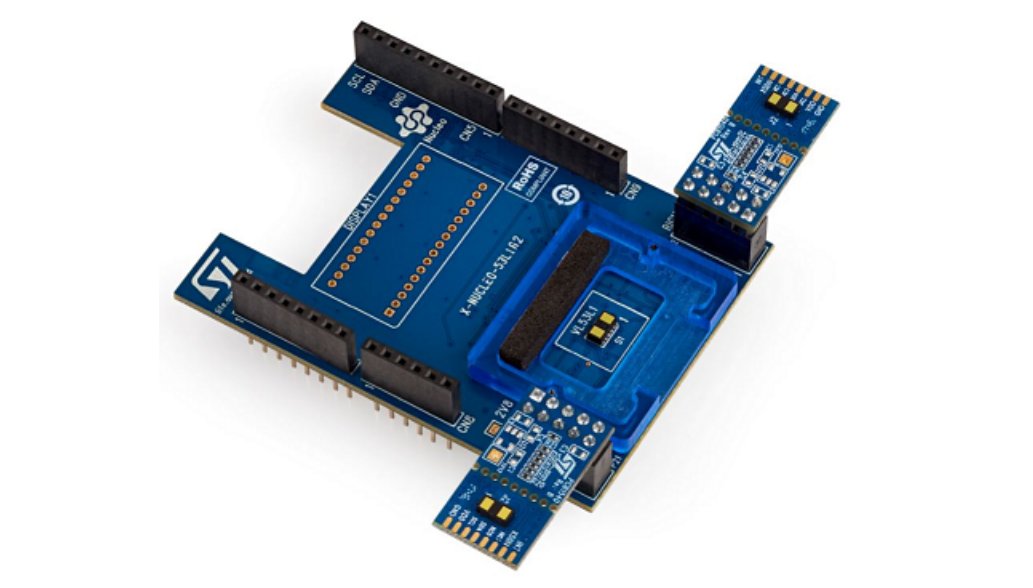

STMicroelectronics X-NUCLEO-53L1A2扩展板
STMicroelectronics X-NUCLEO-53L1A2扩展板设计用于NUCLEO-F401RE和NUCLEO-L476RG开发板。STM X-NUCLEO-53L1A2扩展板采用VL53L1 ToF测距传感器，具有先进的多对象检测和FoV编程功能，让用户可以学习、评估和开发自己的应用。
X-NUCLEO-53L1A2扩展板配有一个玻璃罩支架，可在其中（玻璃罩下方）放置0.25、0.5和1mm的3种不同高度的垫片，以模拟各种气隙。可以使用两个10引脚连接器连接两个VL53L1分线板。
X-NUCLEO-53L1A2扩展板兼容STM32 Nucleo板系列，配备了Arduino UNO R3连接器布局。
多个ST扩展板通过Arduino连接器简化Wi-Fi或蓝牙接口，支持VL53L1应用开发。
特性
- VL53L1飞行时间测距传感器，具有多对象检测和视场 (FoV) 编程功能
- 准确的绝对距离测量，且无需考虑目标反射率的大小
- 0.25mm、0.5mm和1.0mm垫片，用于模拟ToF传感器和盖窗口之间的气隙
- 两个不同的覆盖窗口
- 两个VL53L1分线板，可通过飞线连接到XNUCLEO-53L1A2扩展板，从而将VL53L1集成到客户的应用中
- 兼容STM32 Nucleo板系列
- 配备了Arduino™ UNO R3连接器
- 符合RoHS指令
- 提供完整的系统软件 (SW)，包括“工具和软件”文件夹中的代码示例和图形用户界面
应用
- VL53L1，带蓝牙或Wi-Fi接口
相关产品
STMicroelectronics NUCLEO-F401RE Nucleo开发板
开发板设计用于评估STM32F401RET6 ARM微控制器。
STMicroelectronics NUCLEO-L476RG STM32开发板
用于评估基于Arm® Cortex®-M4内核的STM32L476RGT6超低功耗MCU。
STMicroelectronics VL53L1X飞行时间测距传感器
快速微型ToF传感器，测距精度达4米，频率高达50Hz。
框图
连接VL53L1分线板
