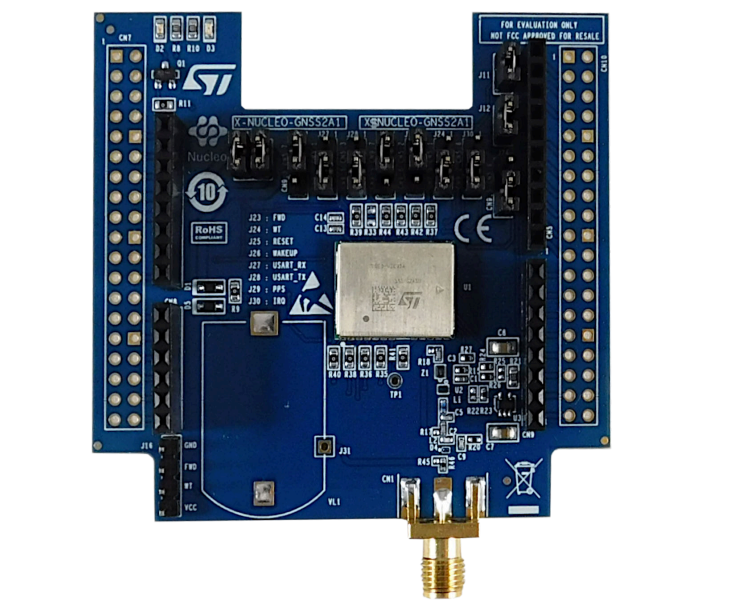

STMicroelectronics X-NUCLEO-GNSS2A1 GNSS评估扩展板
STMicroelectronics X-NUCLEO-GNSS2A1 GNSS扩展板用于评估微型Teseo-VIC3DA GNSS模块。Teseo-VIC3DA是一个经济划算、简单易用的全球导航卫星系统 (GNSS) 模块，内置TeseoIII单芯片独立定位接收器IC，可在STM32 Nucleo项目中进行不同配置。Teseo-VIC3DA模块利用GNSS固件 (X-CUBE-GNSS1) 执行所有GNSS操作，包括采集、跟踪、导航和数据输出，无需任何外部存储器支持。
STM X-NUCLEO-GNSS2A1扩展板与Arduino UNO R3和ST morpho连接器兼容。该板可以插入STM32 Nucleo开发板，并与其他STM32 Nucleo扩展板叠接。
特性
- 工作电源电压：3.3V
- 环境温度范围：-40°C至+85°C
- 灵敏度：-163dBm（跟踪模式）
- 接口：
- UART端口
- I²C端口
- 可配置的数字I/O时间脉冲
- EXTINT输入，用于唤醒
- 同步支持多种卫星系统：
- GPS
- Galileo
- Glonass
- 北斗
- QZSS
- NMEA协议
- 辅助GNSS：
- 自主AGNSS
- 实时、基于服务器
- 兼容STM32 Nucleo开发板
- 兼容Arduino UNO R3连接器
- Teseo-VIC3DA航位推算汽车固件
- 提供FWD和WHEELTICK信号
- 汽车GNSS和6轴惯性传感器
- 射频路径上LNA和SAW滤波器
- SMA母头天线连接器
- 符合RoHS指令和WEEE标准
必要设备
- 安装Microsoft Windows® 10的PC，用于安装软件包 (X-CUBE-GNSS1)
- STM32 Nucleo开发板（NUCLEO-L053R8或NUCLEO-F401RE）
- type A转mini-B USB电缆，用于连接 STM32 Nucleo和PC
- X-CUBE-GNSS1软件包
- TESEO-SUITE
