STMicroelectronics X-NUCLEO-IHM09M2扩展板
STMicroelectronics X-NUCLEO-IHM09M2扩展板可轻松评估用于三相电机的电机控制解决方案。X-NUCLEO-IHM09M2是一款电机控制连接器扩展板，可通过ST morpho和电机控制连接器连接STM32 Nucleo开发板与外部ST电机控制电源板。该款34引脚电机控制连接器与众多ST电机控制电源板兼容，需要外部数字部分 (MCU) 来驱动三相电机。DAC连接器支持用户代码开发和测试，可轻松连接至MCU外设。
还设有一个LED，用于故障状态信号显示或状态指示。
特性
- ST电机控制连接器（34个引脚）与大多数ST电机控制电源板兼容
- 得益于ST morpho，支持STM32 Nucleo
- 兼容ST的六步和FOC电机控制固件库
- 调试连接器，用于DAC、GPIO和类似连接器
- 配置齐全的电路板，带测试点
- LED，用于故障信号或状态指示
- 可用电位器
- 符合RoHS指令
布局

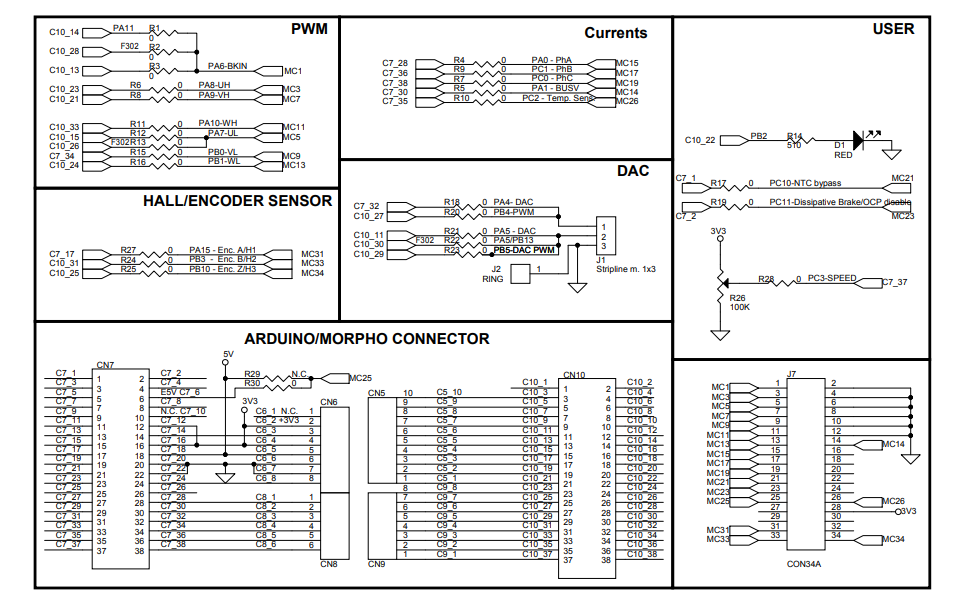

电路原理图
